Tư vấn thiết kế Băng tải con lăn tiêu chuẩn quốc tế

Để đánh giá một băng tải con lăn có chuẩn quốc tế hay chưa chúng ta nên xem xét hai yếu tố: Con lăn và băng tải con lăn hoàn thiện đã chuẩn quốc tế hay chưa? Chúng ta hay đi tìm hiểu các quy trình sản xuất chúng tại Intech Group, công ty hơn 10 năm hoạt động trong lĩnh vực cơ khí và tự động hoá có gì khác biệt nhé.

>> Bạn có nhu cầu mua băng tải con lăn có thể liên hệ ngay với chúng tôi nhận được kết quả báo giá băng tải con lăn nhanh chống qua hotline 0966 966 032


1. Tổng quan về băng tải con lăn

1.1 Băng tải con lăn là gì?

Băng tải con lăn là một hệ thống vận chuyển được sử dụng rộng rãi trong các ngành công nghiệp để di chuyển hàng hóa, vật phẩm hoặc đồ vật từ một điểm đến một điểm khác. Nguyên tắc hoạt động khá đơn giản, Vật phẩm cần vận chuyển được đặt lên bề mặt băng tải, sau đó các con lăn quay và di chuyển vật phẩm theo hướng được chỉ định. Các con lăn chịu trách nhiệm chịu tải trọng của vật phẩm và giúp giảm ma sát, tạo sự mượt mà trong quá trình vận chuyển.

Băng tải con lăn là loại băng tải sử dụng các loại con lăn khác nhau làm bộ phận chuyển động chính để vận chuyển hàng hóa tới vị trí mong muốn (A đến B). Băng chuyền được ứng dụng rộng rãi trong di chuyển các vật liệu nặng hoặc cồng kềnh cho phép di chuyển hàng hóa hiệu quả, giảm sức lao động cho con người.

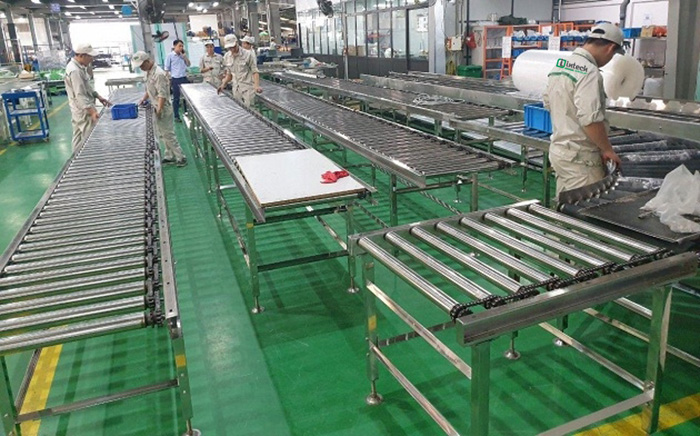

Con lăn băng tải inox dự án

1.2 Con lăn băng tải là gì?

Con lăn băng tải là thiết bị có tác dụng nâng đỡ và vận chuyển hàng hóa. Con lăn băng tải dùng để đỡ dây đai băng tải hoặc trực tiếp vận chuyển các sản phẩm từ vị trí này đến vị trí khác có mặt đáy phẳng. Ngoài ra, chúng còn được dùng để dn hướng sản phẩm hoặc chống lệch dây belt.

Còn về cấu tạo, con lăn băng tải có cấu tạo khá đơn giản bao gồm: bề mặt con lăn, trục, ổ bi và một số linh kiện khác kèm theo. Con lăn sẽ được lắp vào trục cùng với ổ bi, vòng ngoài ổ gắn chặt với con lăn, vòng trong gắn với trục.

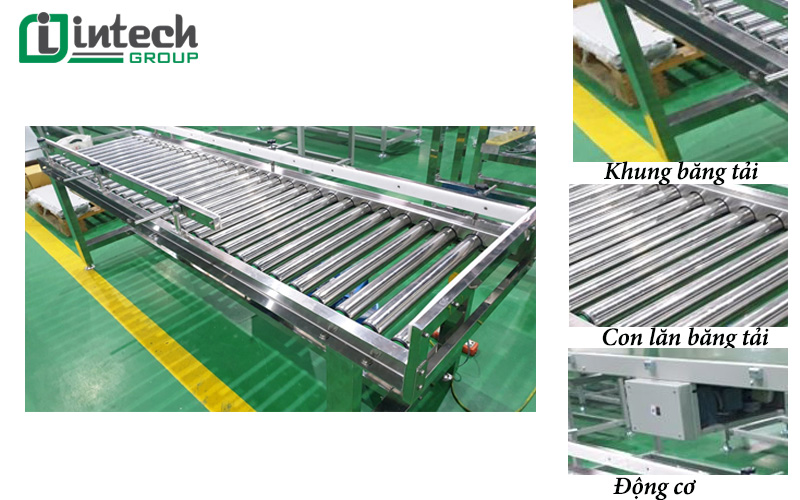

Cấu tạo băng tải con lăn tiêu chuẩn quốc tế

• Hệ thống con lăn: Con lăn là thành phần chính trên băng tải. Chúng được gắn trên khung và quay để di chuyển vật phẩm trên bề mặt băng tải. Con lăn có thể được làm bằng kim loại, nhựa, cao su hoặc vật liệu khác tùy thuộc vào ứng dụng cụ thể.

• Phần khung: Là bộ phận chịu tải cho toàn bộ hệ thống băng tải, thường được sản xuất từ chất liệu inox hoặc thép không gỉ, nhôm định hình mạ kẽm đảm bảo thiết kế vững chắc, ổn định. Hình dạng khung băng tải phù thuộc vào vị trí đặt băng tải và đặc trưng từng hệ thống.

• Phần con lăn băng tải: Là bộ phận có vai vai trò chuyển hướng di chuyển hàng hóa tiến về phía trước. Con lăn thường có kết cấu hình trụ, chất liệu phụ thuộc vào yêu cầu từng ngành hàng.

• Phần động cơ: Bao gồm biến tần điều khiển tốc độ, bảng điều khiển và các phụ kiện đi kèm. Động cơ có thể là động cơ điện hoặc động cơ khí nén, tùy thuộc vào loại hệ thống băng tải cụ thể.

• Hệ thống trục và bạc đạn: Hệ thống trục và bạc đạn hỗ trợ con lăn quay một cách mượt mà và ổn định. Chúng giúp giảm ma sát và đảm bảo hoạt động ổn định của băng tải.

• Phụ kiện hỗ trợ: Đối với băng tải dài hoặc với tải trọng nặng, có thể cần các hệ thống hỗ trợ để đảm bảo sự ổn định và an toàn. Các hệ thống này bao gồm trụ cố định, hệ thống treo hoặc hệ thống dẫn hướng.

2. Tiêu chuẩn thiết kế băng tải con lăn, con lăn băng tải đạt tiêu chuẩn quốc tế?

2.1. Tiêu chuẩn thiết kế băng tải con lăn đạt tiêu chuẩn

Băng tải con lăn được đánh giá theo tiêu chuẩn quốc tế phụ thuộc vào hai yếu tố là hình thức và chất lượng, trong đó chung ta cần đánh giá con lăn và băng tải hoàn thiện đã chuẩn quốc tế hay chưa?

Cụ thể băng tải con lăn đạt tiêu chuẩn quốc tế sẽ là:

• Những băng tải được cấu thành từ con lăn được thiết kế với độ chính xác cao, đạt độ dày tiêu chuẩn đảm bảo độ bền và khả năng chống chịu tốt. Trục vòng bi và cốc bi chính hãng có xuất xứ rõ ràng.

• Khung băng tải chắc chắn có khả năng chịu tải tốt, có khả năng hoạt động trong môi trường khắc nghiệt; độ bền theo thời gian.

• Đảm bảo thông số kỹ thuật phù hợp với đặc trưng trọng tải và môi trường làm việc

• Kích thước, đường kinh, độ dày con lăn đạt tiêu chuẩn quốc tế

• Đạt tiêu chuẩn về độ an toàn trong quá trình vận chuyển: có chế độ dừng khẩn cấp, giảm tốc, đèn báo,...

Sau đây sẽ là một số tiêu chí giúp khách hàng dễ dàng ra quyết định trong việc lựa chọn đơn vị tư vấn, thiết kế băng tải chuyển hàng:

• Quy trình làm việc: Lựa chọn đơn vị có quy mô lớn, quy trình làm việc chuyên nghiệp

• Kinh nghiệm làm việc: Các đơn vị có số năm kinh nghiệm nhiều sẽ luôn có những kỹ năng và hướng xử lý tốt nhất đối với từng đơn hàng.

• Đầy đủ chứng nhận CO, CQ về nguồn gốc, xuất xứ của vật liệu sản xuất, vòng bi, phớt bảo vệ, linh phụ kiện.

• Trọn gói dịch vụ: Hỗ trợ việc vận chuyển , lắp đặt va fbaor hành, bảo trì tận nơi trong suốt quá trình sử dụng.

2.2 Tiêu chuẩn thiết kế con lăn băng tải sử dụng chế tạo băng tải

• Kích thước đủ lớn theo tiêu chuẩn của quốc tế: Ø42, Ø49, Ø60, Ø76, Ø114,…
• Đường kính con lăn cũng phải đủ lớn từ 34mm đến 219mm, chiều dày vỏ phải đảm bảo từ 2 mm trở lên, trục của con lăn phải đủ độ cứng, khả năng nâng đỡ sản phẩm bền bỉ. Bắt buộc con lăn phải lắp đúng vị trí đồng tâm cả 2 bên, để đảm bảo chạy đúng tải trọng.
• Vòng bi con lăn phải đảm bảo chất lượng tốt, có nguồn gốc xuất xứ rõ ràng.
• Con lăn phải có hệ thống phớt bảo vệ vòng bi để đảm bảo hoạt động làm việc của con lăn ở nơi có độ ẩm, môi trường bụi, mài mòn rỉ sét …
• Khi chế tạo con lăn cần đảm bảo không bị lắc, quy trơn đều và không phát ra tiếng động.
• Bề mặt con lăn phải được xử lý sạch và sáng bóng
• Vật liệu làm con lăn gồm nhiều loại tùy theo ứng dụng: con lăn Inox, con lăn thép, con lăn nhựa, con lăn bọc cao su….

3. Các bước thiết kế băng tải con lăn đạt tiêu chuẩn quốc tế?

Thiết kế băng tải con lăn bao gồm một số bước cơ bản để đảm bảo tính chính xác, hiệu quả và an toàn của hệ thống. Dưới đây là một số bước cơ bản trong quá trình thiết kế:

• Bước 1 - Xác định yêu cầu: Đầu tiên, bạn cần xác định mục đích sử dụng của băng tải và yêu cầu cụ thể. Bạn cần biết tải trọng, tốc độ, kích thước và loại vật liệu sẽ được vận chuyển trên băng chuyền.

• Bước 2 - Lựa chọn loại băng tải: Dựa trên yêu cầu của bạn, bạn cần chọn loại băng tải phù hợp như băng tải con lăn thẳng, băng tải cong, băng tải trọng lực, hoặc băng tải hỗn hợp.

• Bước 3 - Xác định kích thước: Bạn cần xác định kích thước tổng thể bao gồm chiều dài, chiều rộng và độ cao. Điều này phụ thuộc vào không gian có sẵn và tải trọng dự kiến.

• Bước 4 - Thiết kế khung: Thiết kế khung băng tải làm từ vật liệu như thép, nhôm hoặc hợp kim. Bạn cần xác định cấu trúc khung, hệ thống hỗ trợ và cách lắp ráp.

• Bước 5 - Xác định con lăn phù hợp: Bạn cần xác định kích thước và loại con lăn phù hợp để hỗ trợ và di chuyển vật liệu trên băng tải. Các yếu tố cần xem xét bao gồm đường kính, vật liệu, hệ thống lắp đặt và khả năng chịu tải.

• Bước 6 - Xác định động cơ và hệ thống điều khiển: Bạn cần xác định công suất và hệ thống điều khiển phù hợp để đảm bảo hoạt động ổn định.

• Bước 7 - Thiết kế hệ thống hỗ trợ: Băng chuyền con lăn cần hệ thống hỗ trợ để duy trì độ cao và đảm bảo tính ổn định. Hệ thống này có thể bao gồm chân đỡ, bộ dẫn hướng và hệ thống dẫn hướng.

Lưu ý rằng quy trình thiết kế có thể thay đổi tùy theo yêu cầu cụ thể của dự án và cần được thực hiện bởi các kỹ sư chuyên nghiệp trong lĩnh vực này.

Băng tải con lăn có tính ứng dụng rộng rãi trong nhiều ngành hàng, lĩnh vực khác nhau. Chủ đầu tư cần nắm rõ được đặc trưng của hệ thống khi gia công, chế tạo băng tải để có sự lựa chọn phù hợp với mức chi phí tối ưu mà vẫn vận hành hiệu quả. Intech Group là đơn vị chuyên tư vấn, thiết kế băng tải con lăn với đội ngũ kỹ sư chuyên nghiệp, giàu kinh nghiệm; là điểm đến của nhiều đối tác lớn nhỏ trong và ngoài nước.
