Băng tải con lăn thẳng

Băng tải con lăn là chìa khóa trao tay cho mọi ứng dụng trong truyền tải các hàng hóa dạng thùng, carton, hộp hay pallet

MÔ TẢ SẢN PHẨM BĂNG TẢI CON LĂN THẲNG

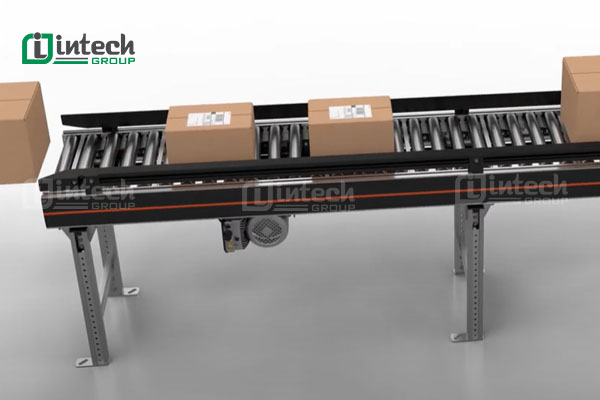

Băng tải con lăn thẳng là hệ thống các băng tải thẳng kết nối với nhau tạo thành một hệ thống chuyền tải trong nhà máy

• Băng IT3610 dẫn hướng các sản phẩm theo đường chéo đến một bên vai băng tải và căn chỉnh chúng sang một bên dẫn hướng nếu cần thiết. Thành chắn dẫn hướng phải phù hợp với mục đích này.
• Băng tải IT3610 được truyền dẫn động bằng động cơ tới các con lăn phía trên.

CẤU TẠO  - THÔNG SỐ KỸ THUẬT - MÃ MUA HÀNG

Về cấu tạo băng tải con lăn chuyền tải hàng hóa thẳng chúng ta xem lại trong bài viết chính ở mục Băng tải con lăn, sau đây là những cấu tạo khác biệt về dòng này so với dòng sử dụng mặt chuyền tải là con lăn.

• Chuyền tải nên nền phẳng, song song với mặt đất và vận chuyển hàng hóa có mặt đáy cứng như thùng carton, thùng hàng, thùng pallet, các hàng hóa dạng khối có mặt đáy cứng,...

• Thiết kế đơn giản dễ dàng tháo lắp và di chuyển

• Về mặt cấu tạo, có thêm những phụ kiện đi kèm như bánh xe, con lăn đặc biệt có hai đầu thò thụt nên dễ dàng tháo lắp trên vai băng hoặc khung một cách trực tiếp mà không cần tháo toàn bộ cả một hệ thống.

• Băng tải được làm từ vật liệu thép, inox, nhôm,...tùy thuộc vào yêu cầu sử dụng cũng như môi trường vận hành. Trong môi trường nhiều axit hay hóa chất nên sử dụng dòng vật liệu bằng inox, nhôm để không bị ăn mòn mà sản phẩm sử dụng có tuổi thọ cao hơn. Doanh nghiệp tối ưu chi phí đầu tư mà môi trường vận hành bình thường có thể sử dụng băng tải có vật liệu thép.

Thông số kỹ thuật băng tải con lăn thẳng:

Thông số kỹ thuật chung	Tải trọng tối đa	50 kg/m
	Tốc độ băng tải	0.1 – 1.4 m/s (với 50 kg)
	Nghiêng / dốc	Không phù hợp
	Nhiệt độ môi trường	+ 5 đến +40 °C
Con lăn	Kiểu / Loại	Intech 1200
		Intech 2250
	Kích thước	50 mm
	Vật liệu	Inox 201/304
		Thép mạ kẽm
Truyền động	Điện áp	3 pha / 1 pha
	Loại động cơ	Lắp động cơ giảm tốc ngoài
	Loại truyền động	Đai
	Kiểu truyền động	Nối tiếp (từ 2 con lăn với nhau)
		Song song (1 đai cho tất cả con lăn)

Kích thước băng tải con lăn thẳng:

Mã đặt hàng mua băng tải con lăn:

IT 3610– ML – TW – α – Mã con lăn(*)

• (*) xem thêm catalog phần chọn con lăn.

BF	Chiều rộng lòng trong vai băng tải	420, 620, 840 mm (hoặc theo yêu cầu khách hàng)
LW	Khoảng cách thành chắn / dẫn hướng	BF (+120/-90 mm) có thể tùy chỉnh
ML	Chiều dài bằng tải	≥ 500 mm
TW	Chiều rộng băng tải	BF + 70
P	Bước con lăn	60 mm
α	Góc con lăn	7°/12.2°
HSG	Chiều cao băng tải (chưa tính khung chân)	155-195 mm

PHẠM VI ỨNG DỤNG?

• Băng tải dài thường được chia làm các đoạn tiêu chuẩn (ML = 2000mm / 3000mm) và các đoạn phi tiêu chuẩn. Dễ dàng lắp ráp và vận chuyển,
• Sản phẩm: dạng thùng, bao, pallet…

CÁC LOẠI BĂNG TẢI CON LĂN THẲNG?

Băng tải con lăn trọng lực chuyền tải thẳng không dùng điện để di chuyển thùng carton, thùng nhựa, pallet hoặc hàng hóa dạng khối khác. Chúng được vận chuyển hàng hóa theo đường thẳng hoặc đường dốc, với nguyên tắc phải tiếp xúc 3 con lăn mọi lúc để chuyển động được trơn tru.

Đây là băng tải thẳng trọng lực rẻ nhất có kích thước tùy từng ứng dụng, chúng được ứng dụng trong nhiều quá trình khác nhau từ tiếp nhận hàng hóa, quá trình sản xuất hay quá trình vận chuyển.

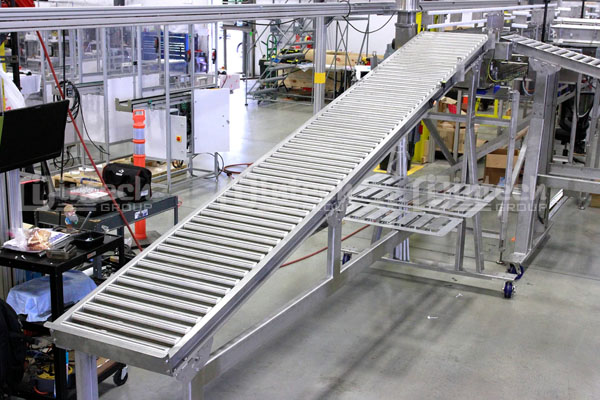

Băng tải con lăn trọng lực

Băng tải tự do khung thép được ứng dụng di chuyển sản phẩm và vật liệu, chủ yếu dùng trong dây chuyền lắp ráp và hoạt động lấy hàng tại các nhà kho nơi vật liệu cần được vận chuyển giữa các địa điểm khác nhau. Băng tải con lăn này di chuyển hàng hóa thẳng, lắp ở độ nghiêng cuối dây chuyển, khi hàng hóa đến trượt xuống khu chứa hàng không cần lực kéo của động cơ.

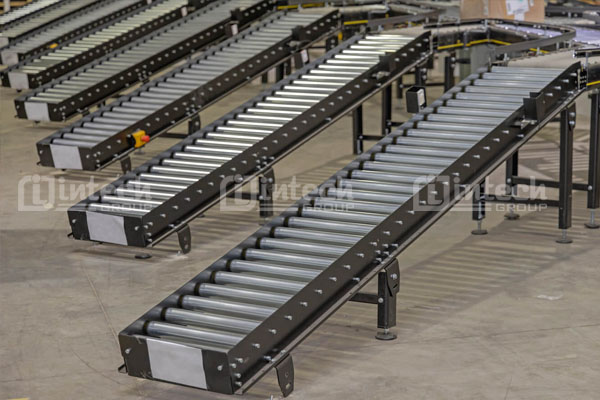

Băng tải con lăn tự do khung thép

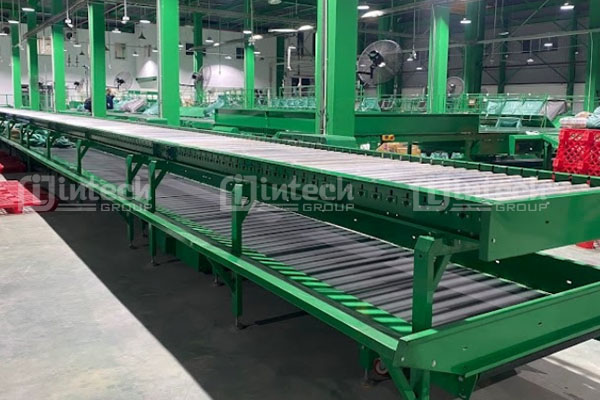

Băng tải thẳng hai tầng

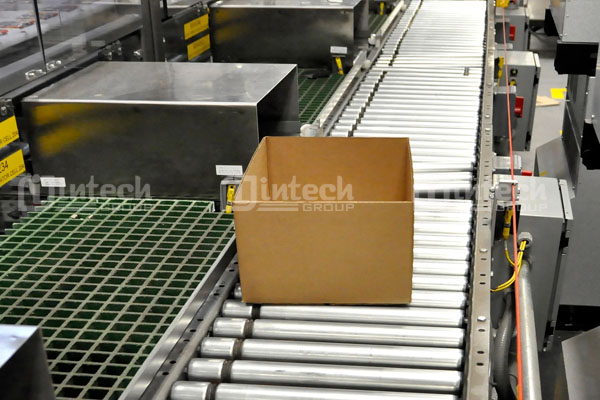

Băng tải con lăn thẳng truyền động đai bằng con lăn côn

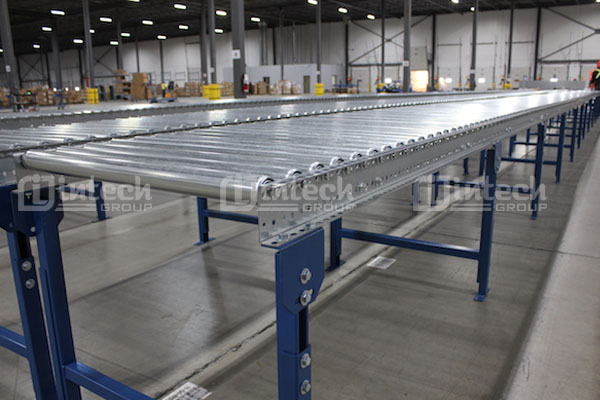

Băng tải trọng lực con lăn thép mạ kẽm, chân sơn tĩnh điện

Khách hàng có nhu cầu mua Băng tải con lăn khách hàng có thể đặt hàng qua hotline 0966 966 032 hoặc đặt hàng trực tiếp tại danh mục Băng tải con lăn
