Con lăn bi cầu
- Mã SP: CL26
- Lượt xem: 9471
- Ngày: 26-05-2023
Khái niệm con lăn bi cầu? băng tải con lăn bi cầu?
Con lăn bi cầu là gì?
Con lăn bi cầu là một loại con lăn được sử dụng trong các ứng dụng công nghiệp và cơ khí. Nó cũng được gọi các tên khác như:con lăn mắt trâu, con lăn đa hướng, bạc đạn mắt trâu đều có 2 loại vật liệu: Làm bằng thép mạ kẽm và Inox không gỉ 304.. Con lăn bi cầu bao gồm một số bi nhỏ được lắp vào một khay chứa hoặc vòng đệm có hình dạng cầu. Các bi nhỏ này có thể di chuyển dễ dàng trong khay chứa, tạo ra một điểm tiếp xúc nhỏ giữa bề mặt con lăn và bề mặt mà nó lăn trên.

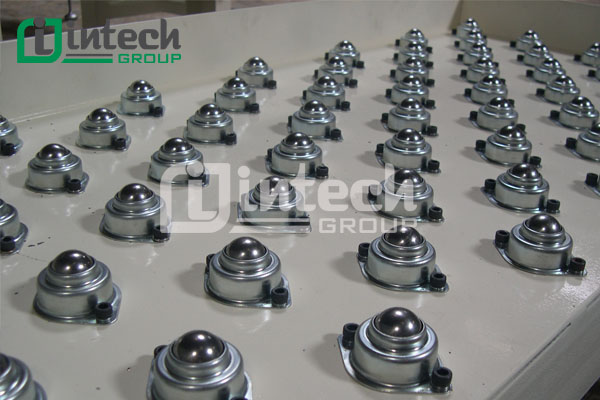

Báo giá con lăn bi cầu qua hotline 0966 966 032
Con lăn bi cầu được sử dụng trong các hệ thống băng tải giúp điều hướng sản phẩm trong quá trình vận chuyển hàng hóa. Nhờ con lăn mắt trâu sản phẩm có thể xoay, đẩy dọc, ngang và có khả năng chịu lực lớn giúp vận chuyển trở lên dễ dàng hơn. Con lăn bi cầu được cấu tạo khá đơn giản gồm một nồi đỡ và trục bi con lăn đặt chính giữa và vừa kín nồi đỡ. Khi áp dụng lực lên con lăn bi cầu, các bi sẽ lăn trên bề mặt và chịu trách nhiệm chuyển động từ một vị trí sang vị trí khác. Điều này giúp giảm ma sát và gia tăng hiệu suất của hệ thống.
Băng tải con lăn bi cầu là gì?
Băng tải con lăn bi cầu (hay còn được gọi là băng tải chuyển hướng) là một hệ thống băng tải sử dụng bi cầu để di chuyển hàng hóa hoặc vật liệu từ một vị trí đến vị trí khác. Nó bao gồm một dãy các con lăn bi cầu inox được lắp trên một khung kết cấu, tạo thành một bề mặt lăn liên tục.
Cấu trúc của băng tải con lăn bi cầu cho phép hàng hóa di chuyển một cách liên tục và dễ dàng trên bề mặt băng tải. Khi bật băng tải, con lăn đa hướng lăn trên đường băng và đẩy hàng hóa theo chiều di chuyển. Băng tải con lăn bi cầu thường được sử dụng trong các ngành công nghiệp như vận chuyển hàng hóa, kho bãi, nhà máy sản xuất, sân bay, và nhiều ứng dụng khác.

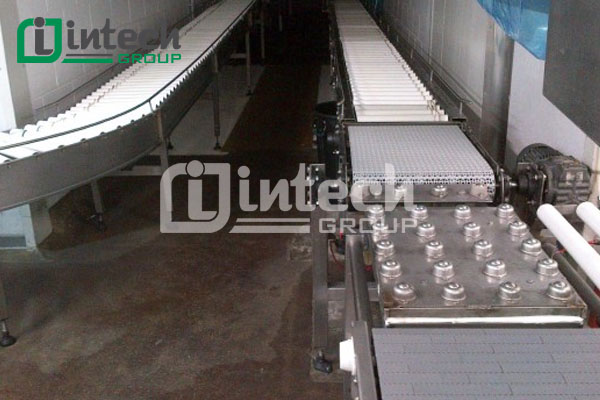

Băng tải con lăn sử dụng bi cầu chuyển hướng 90 độ
Ưu điểm của con lăn bi cầu so với các loại con lăn công nghiệp khác:
Con lăn bi cầu hay còn gọi là con lăn đa hướng là một loại cơ cấu truyền động được sử dụng trong nhiều ứng dụng khác nhau, như máy móc công nghiệp, ô tô, máy bay, và các thiết bị gia đình. Nó bao gồm một hoặc nhiều bi nhỏ được lắp vào một ổ đỡ và quay xung quanh một trục tạo ra một giao diện trượt mượt mà và ít ma sát. Có một số ưu điểm quan trọng của con lăn bi cầu:-
Trọng lượng phân bố đồng đều: Với các bi cầu được phân bố đều quanh trục, tải trọng được chia đều trên các bi, giúp giảm ma sát và tăng khả năng chịu tải.
-
Khả năng chịu tải cao: Con lăn bi cầu có khả năng chịu tải cao hơn so với các loại ổ đỡ khác. Vì có nhiều bi chịu đựng tải trọng, nên nó có khả năng chịu đựng áp lực cao hơn.
-
Ma sát thấp: Với các bi quay mượt mà, con lăn bi cầu giảm ma sát và điều hướng tải trọng một cách hiệu quả. Điều này dẫn đến hiệu suất cao, giảm tiếng ồn và nhiệt độ hoạt động.
-
Độ chính xác cao: Con lăn bi cầu có độ chính xác cao trong việc giữ định vị và truyền tải chuyển động. Điều này rất quan trọng trong các ứng dụng yêu cầu sự chính xác và đáng tin cậy.
-
Tuổi thọ cao: Với việc giảm ma sát và mài mòn, con lăn bi cầu thường có tuổi thọ cao hơn so với các loại cơ cấu khác. Điều này giúp giảm chi phí bảo trì và thay thế.

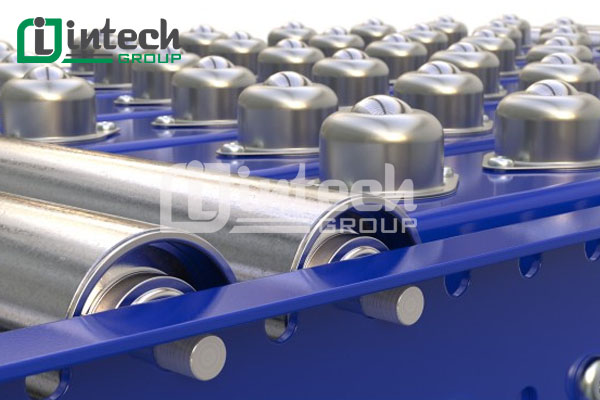

Con lăn bi cầu inox
- Con lăn mắt trâu được thiết kế băng inox nên có độ bền cao, không bị biến dạng trong quá trình vận chuyển hàng hóa.
- Có nhiều loại con lăn bi khác nhau cho khách hàng lựa chọn như: con lăn bi cầu inox, con lăn bi cầu sắt, con lăn bi cầu bọc nhựa,….
- Tải con lăn được thiết kế thông minh giúp vận chuyển hàng hóa đơn giản, cũng như tiết kiệm thời gian sản xuất.
- Băng tải con lăn bi cầu được lắp trên mặt phẳng ngang để xoay các hướng, chịu được mài mòn cao, ích tốn chi phí bảo dưỡng, sử dụng lâu dài
- Với những hệ thống có yêu cầu cần chuyển hướng liên tục hay chuyển hướng gấp ở những đoạn nối giữa hai vị trí băng tải thì phải dùng đến băng tải bi cầu, và bi cầu có thể được sử dụng để xây dựng một băng tải đa hướng. Sản phẩm có thể xoay, đẩy dọc, ngang và có khả năng chịu lực lớn giúp vận chuyển trở lên dễ dàng hơn.
Các thông số kỹ thuật con lăn bi cầu khách hàng nên tham khảo:
Các thông số kỹ thuật của con lăn bi cầu có thể khác nhau tùy thuộc vào ứng dụng cụ thể và nhà sản xuất. Dưới đây là một số thông số kỹ thuật thường được sử dụng để mô tả con lăn bi cầu:

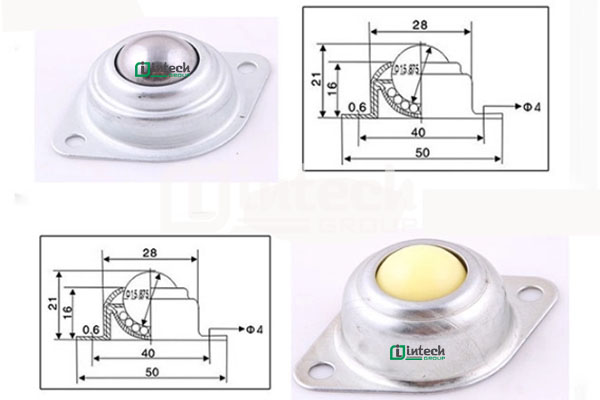

Thông số kỹ thuật con lăn bi cầu
-
Chất liệu : Thép mạ Crom
-
Kích thước bi: Bao gồm đường kính bi và số lượng bi trong con lăn. Ví dụ: 6mm, 8mm, 10mm
-
Đường kính viên bi : 25.4 Được sử dụng trong ngành công nghiệp vận chuyển hàng hóa bằng kệ băng tải. Có trọng tải các sản phẩm nặng.
-
Đường kính trục: là thông số quan trọng để đảm bảo sự khớp nối chính xác với các bộ phận khác trong hệ thống.
-
Trọng tải của băng tải bi cầu : tùy theo kích con lăn sẽ cho thông số trọng tải tương ứng
-
Con lăn bi cầu được cấu tạo khá đơn giản gồm một nồi đỡ và trục bi con lăn đặt chính giữa và vừa kín nồi đỡ
-
Tải trọng: Cần quan tâm đến tải trọng động và tải trọng tĩnh.Tải trọng động là tải trọng tối đa mà con lăn bi cầu có thể chịu đựng trong khi di chuyển. Tải trọng tĩnh là tải trọng tối đa mà con lăn bi cầu có thể chịu đựng khi không di chuyển. hông số này thường được đo bằng kilogram (kg) hoặc Newton (N)
-
Vận tôt đáp ứng: Vận tốc tối đa mà con lăn bi cầu có thể di chuyển một cách ổn định và hiệu quả. Đơn vị đo thường là mét/giây (m/s) hoặc inch/giây (in/s).
-
Ngoài ra khi mua Bi mắt trâu khách hàng cũng nên quan tâm đến thông số tuổi thọ. Thời gian hoặc số lần vận hành mà con lăn bi cầu có thể hoạt động mà không cần bảo trì hoặc thay thế. Thông số này phụ thuộc vào chất liệu và chất lượng của con lăn bi cầu.
Ứng dụng con lăn bi cầu trong thiết kế băng tải:
Con lăn bi cầu được sử dụng rộng rãi trong thiết kế băng tải để tạo ra một hệ thống vận chuyển hiệu quả. Dưới đây là một số ứng dụng của con lăn đa hướng trong thiết kế băng tải:-
Băng tải công nghiệp: Con lăn bi cầu được sử dụng để tạo ra một hệ thống băng tải công nghiệp, cho phép vận chuyển các sản phẩm từ một vị trí đến vị trí khác trong quá trình sản xuất và giao nhận hàng hóa. Các con lăn đa hướng được lắp trên khung băng tải và tạo ra một bề mặt mượt mà để vật phẩm di chuyển trơn tru.
-
Băng tải hành lý sân bay: Trên các sân bay, được sử dụng trong hệ thống băng tải để vận chuyển hành lý từ quầy check-in sân bay đến khu vực đóng gói và từ khu vực đóng gói đến kho chứa và băng tải phục vụ việc trao đổi hành lý giữa các chuyến bay.
-
Băng tải trong ngành logistics và vận chuyển: Các băng tải con lăn bi cầu sử dụng con lăn đa hướng cũng được áp dụng trong ngành logistics và vận chuyển để vận chuyển hàng hóa từ kho hàng đến phương tiện vận chuyển như xe tải hoặc tàu hỏa.
-
Băng tải trong ngành thực phẩm và đồ uống: con lăn được chế tạo từ vật liệu không gỉ hoặc vật liệu chống ăn mòn được sử dụng trong các hệ thống băng tải dùng trong sản xuất và đóng gói các sản phẩm thực phẩm và đồ uống, đảm bảo tiêu chuẩn vệ sinh và an toàn thực phẩm.
-
Băng tải trong ngành công nghiệp đóng gói: Con lăn bi cầu được tích hợp vào hệ thống băng tải trong ngành công nghiệp đóng gói để vận chuyển các sản phẩm đóng gói từ máy đóng gói đến khu vực kiểm tra chất lượng hoặc đóng gói cuối cùng.

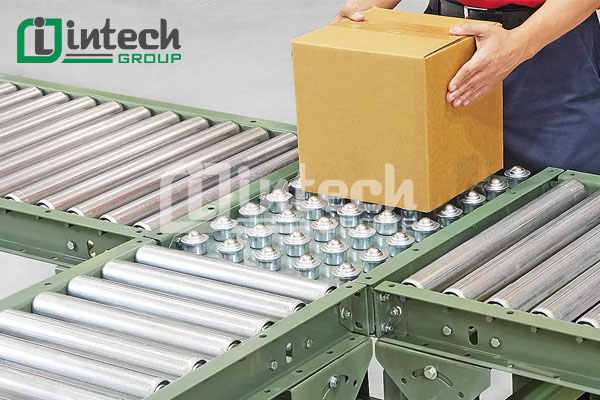

Con lăn bi cầu sử dụng chuyển hướng thùng carton trong hệ thống băng tải con lăn
Lưu ý khi sử dụng con lăn bi cầu trong thiết kế băng tải:
- Nên sử dụng lắp đặt con lăn bi cầu từ 10 chiếc trở lên trong cùng cụm trượt.
- Lưu ý lực sẽ giảm đi rất nhiều khi con lăn xoay theo hướng chuyển động của vật thể bê trên.
- Lực tác dụng được giảm đi rất nhiều khi con lăn xoay theo hướng chuyển động của vật bên trên.
- Lực được phân tán xuống rất rất nhiều viên bi thép bên dưới, chỉ có 1 phần lực tác dụng vào cụm đỡ.
-
Lựa chọn con lăn mắt trâu chất lượng: Đảm bảo chọn con lăn từ nhà sản xuất đáng tin cậy, có chất lượng tốt và tuân thủ các tiêu chuẩn kỹ thuật. Cần xem xét Chất liệu và bảo vệ chống mài mòn để đảm bảo tuổi thọ và hiệu suất của chúng.
-
Cân nhắc về tải trọng: Xác định tải trọng của băng tải con lăn bi cầu và đảm bảo con lăn đa hướng này được chọn có khả năng chịu đựng tải trọng đó. Quá tải có thể gây hỏng hóc hoặc hỏng hóc nhanh chóng và làm giảm hiệu suất của hệ thống.
-
Định kỳ bảo trì: Thực hiện định kỳ bảo trì và kiểm tra trạng thái của con lăn bi cầu. Bảo dưỡng và vệ sinh định kỳ sẽ giúp duy trì hiệu suất, tuổi thọ, đồng thời giảm nguy cơ hỏng hóc và sự cố không mong muốn.
-
Đảm bảo sự khớp nối chính xác: Đảm bảo rằng con lăn mắt trâu được lắp đúng cách và có sự khớp nối chính xác với băng tải. Điều này sẽ đảm bảo sự ổn định và truyền tải chuyển động hiệu quả.
-
Kiểm tra hướng lắp đặt: Đảm bảo rằng con lăn bi cầu được lắp đúng hướng. Nếu lắp đặt sai hướng, sẽ gây ra sự cản trở và ma sát không cần thiết trong quá trình di chuyển của băng chuyền.
-
Đảm bảo bôi trơn: Áp dụng bôi trơn phù hợp cho con lăn bi cầu để giảm ma sát và gia tăng tuổi thọ. Điều này cũng sẽ giúp đảm bảo một hoạt động trơn tru và ổn định khi chuyền tải.
Một số hình ảnh con lăn bi cầu trong hệ thống băng tải công nghiệp hiện nay:

Băng tải con lăn thẳng

Băng tải cong con lăn bi cầu

Hệ thống băng tải sử dụng con lăn bi cầu chuyển hướng 90 độ

Băng chuyền bi
Con lăn inox
Con lăn thép

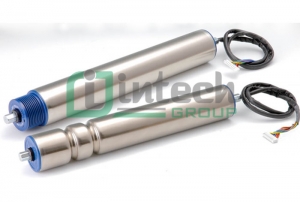

Con lăn điện

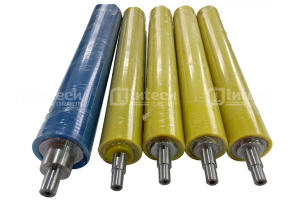

Con lăn bọc PU giá tốt
