Truyền động xích là gì?

Truyền động xích là gì?

Truyền động xích là một phương pháp truyền động cơ học rất phổ biến trong các máy móc và thiết bị công nghiệp. Hệ thống này bao gồm một hoặc nhiều bánh răng và một bộ truyền động xích kết nối chúng lại với nhau, cho phép di chuyển và truyền lực từ nguồn năng lượng tới các bộ phận khác.

Cấu tạo của bộ truyền động xích

Cấu tạo của bộ truyền động xích thường bao gồm ba thành phần chính: xích, bánh răng và trục.

• Xích: Là thành phần chính chịu trách nhiệm truyền động lực, có thể được làm từ nhiều loại vật liệu khác nhau như thép, nhựa hoặc hợp kim.

• Bánh răng: Có hai loại bánh răng cơ bản là bánh răng dẫn động và bánh răng bị dẫn động, được kết nối với một nguồn năng lượng trong khi bánh răng bị dẫn động nhận năng lượng từ bánh răng dẫn động thông qua xích.

• Trục: Trục là phần giữ cho các bánh răng ổn định và giúp truyền động lực qua lại giữa các bộ phận.

Nguyên lý hoạt động

Nguyên lý hoạt động của bộ truyền động xích là nó sử dụng sự ăn khớp giữa xích và các bánh răng. Khi một bánh răng quay, nó sẽ kéo theo xích di chuyển, do đó truyền năng lượng tới bánh răng còn lại. Điều này giúp cho việc truyền động diễn ra mượt mà và hiệu quả.

Phát lực: Động cơ quay làm quay bánh xích chủ động.

Truyền lực: Khi bánh xích chủ động quay, nó kéo theo chuỗi xích chuyển động. Lực được truyền qua các mắt xích nhờ liên kết chặt chẽ giữa các mắt xích và răng của bánh xích.

Nhận lực: Chuỗi xích kéo bánh xích bị động quay, chuyển lực quay từ đầu vào sang đầu ra.

Tỉ số truyền: Tốc độ và lực được truyền thay đổi dựa trên số răng của bánh xích chủ động và bị động:

• Bánh xích chủ động nhỏ hơn bánh xích bị động → Tăng lực, giảm tốc độ.

• Bánh xích chủ động lớn hơn bánh xích bị động → Tăng tốc độ, giảm lực.

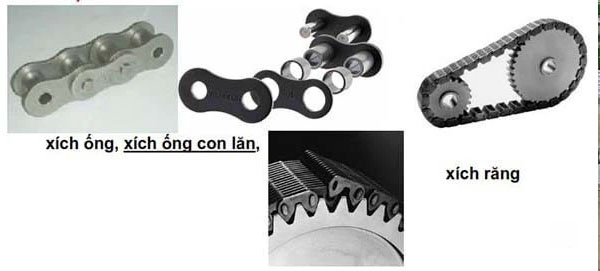

Phân loại xích

Có nhiều loại xích khác nhau được sử dụng trong các hệ thống truyền động, mỗi loại có những đặc điểm và ứng dụng riêng. Một số loại xích phổ biến bao gồm:

Xích con lăn

Xích ống con lăn là một trong những loại phổ biến nhất trong ngành công nghiệp. Được đặc trưng bởi cấu trúc các mắt xích kết nối với nhau thông qua các con lăn, loại xích này có khả năng chịu tải cao, đồng thời giảm thiểu ma sát khi hoạt động.

Nguyên lý hoạt động của xích ống con lăn rất đơn giản: Khi một bánh răng quay, các con lăn trên xích sẽ chuyển động trên mặt trượt của bánh răng. Điều này giúp truyền động nhanh chóng và hiệu quả, làm cho nó trở thành lựa chọn hàng đầu cho nhiều ứng dụng công nghiệp.

Ngoài ra, xích con lăn còn dễ dàng được bảo trì và sửa chữa. Nhiều doanh nghiệp đã áp dụng xích con lăn vào dây chuyền sản xuất của họ vì những ưu điểm nổi bật này.

Xích không có con lăn

Mặc dù xích con lăn là phương pháp phổ biến nhưng vẫn còn một loại xích khác chính là xích không có con lăn. Loại này thường được sử dụng trong những ứng dụng cần sự chính xác và độ ổn định cao. Chúng thường được sử dụng trong các bộ phận máy móc yêu cầu vận tốc thấp, nhưng lại cần sự điều chỉnh chính xác.

Chất liệu chính của loại xích này thường là thép hoặc nhựa chắc chắn, cho phép dễ dàng chế tạo theo kích thước nhỏ gọn. Từ đó, loại xích này phù hợp với các thiết bị như robot hay máy tự động trong ngành công nghiệp sản xuất.

Một trong những ưu điểm lớn của xích không có con lăn là khả năng cung cấp chính xác lực kéo mà không cần phải phụ thuộc vào ma sát quá nhiều. Tuy nhiên, đặc tính này cũng đi kèm với một số giới hạn trong khả năng chịu tải.

Xích ống

Thường được sử dụng cho các ứng dụng cần tính chất cao hơn về độ bền và khả năng chịu tải nặng.

Xích hình chữ U

Loại xích này có hình dạng đặc biệt và thường được sử dụng cho việc nâng hạ và kéo.

Ưu điểm truyền động xích

Bộ truyền động xích có nhiều ưu điểm nổi bật khiến nó trở thành một lựa chọn phổ biến trong các ngành công nghiệp. Dưới đây là một số lợi ích chính.

• Độ bền cao: Một trong những ưu điểm lớn nhất của bộ truyền động xích là độ bền cao, thiết kế chắc chắn, vật liệu tốt, xích có thể chịu đựng được sức ép và tải trọng nặng trong thời gian dài mà không gặp vấn đề gì nghiêm trọng.

• Hiệu suất truyền động tốt: Xích có khả năng truyền lực một cách hiệu quả từ bộ phận này sang bộ phận khác mà không mất quá nhiều năng lượng. Điều này giúp tiết kiệm chi phí nhiên liệu và tăng cường hiệu suất hoạt động của máy móc.

• Bảo trì dễ dàng: Việc kiểm tra và thay thế các bộ phận bị hư hỏng hoặc mòn rất đơn giản, giúp giảm thiểu thời gian dừng máy và tiết kiệm chi phí sửa chữa.

• Linh hoạt trong thiết kế: Bộ truyền động xích có thể được thiết kế linh hoạt để phù hợp với nhiều kiểu dáng và kích thước khác nhau của máy móc. Nó có thể được điều chỉnh sao cho phù hợp với yêu cầu cụ thể của từng ứng dụng.

Nhược điểm truyền động xích

Mặc dù bộ truyền động xích có nhiều ưu điểm, nhưng cũng có một số nhược điểm mà người sử dụng cần lưu ý. Dưới đây là một số điểm yếu của hệ thống này.

• Tiếng ồn cao: Là tiếng ồn phát ra trong quá trình hoạt động, do sự ma sát giữa xích và bánh răng gây khó chịu đến môi trường làm việc.

• Yêu cầu bảo trì thường xuyên: Nếu không được bảo trì định kỳ, xích có thể gặp phải tình trạng mòn hoặc hỏng hóc, gây ảnh hưởng đến hiệu suất của hệ thống.

• Khả năng chịu tải hạn chế: Dù có độ bền cao, nhưng bộ truyền động xích vẫn có giới hạn về khả năng chịu tải. Nếu vượt quá mức tải cho phép, xích có thể bị gãy hoặc hỏng.

• Không thích hợp cho tốc độ cao: Trong nhiều trường hợp, bộ truyền động xích không thích hợp cho các ứng dụng yêu cầu tốc độ cao. Sự ma sát giữa xích và bánh răng có thể gây ra nhiệt độ tăng cao và ảnh hưởng đến tuổi thọ của hệ thống.

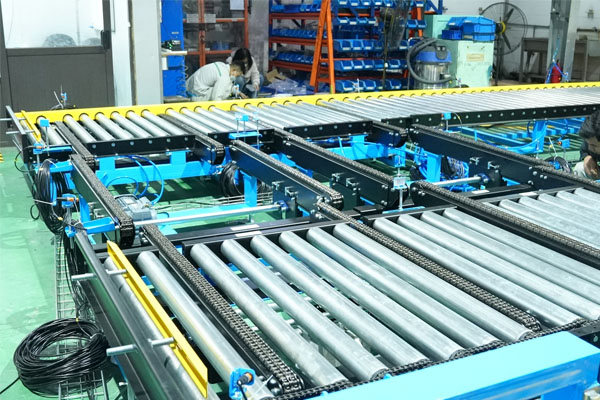

Truyền động xích cho băng tải

Truyền động xích băng tải là một hệ thống cơ khí dùng để truyền lực và chuyển động trong các băng tải. Hệ thống này thường được sử dụng trong các ngành công nghiệp như sản xuất, chế biến thực phẩm, vận chuyển hàng hóa, khai thác khoáng sản,... nhờ độ bền cao, khả năng chịu tải tốt và hiệu suất hoạt động ổn định.

Thành phần của hệ thống truyền động xích băng tải:

• Băng tải: Là phần chính dùng để vận chuyển hàng hóa.

• Bộ truyền động xích: Được làm bằng thép hoặc hợp kim có độ bền cao để chịu mài mòn và tải trọng lớn.

• Bánh xích: Bánh xích phải được thiết kế chính xác để đảm bảo tương thích với loại xích được sử dụng.

• Động cơ truyền động: Động cơ thường là động cơ điện hoặc động cơ thủy lực. Kết hợp với hộp giảm tốc để điều chỉnh tốc độ và mô-men xoắn phù hợp.

• Hệ thống khung băng tải: Là cấu trúc chịu lực, giữ toàn bộ hệ thống cố định và ổn định trong quá trình vận hành.

• Hệ thống căng xích: Dùng để điều chỉnh độ căng của xích, đảm bảo xích không bị chùng hoặc căng quá mức.

Ưu điểm của hệ thống truyền động xích băng tải:

• Độ bền cao: Xích và bánh xích được làm từ vật liệu chất lượng, giúp giảm mài mòn và tăng tuổi thọ.

• Khả năng chịu tải tốt: Phù hợp để vận chuyển các loại hàng hóa nặng và cồng kềnh.

• Hoạt động ổn định: Hệ thống ít bị trượt hơn so với các loại truyền động khác như dây đai.

• Dễ bảo trì: Các thành phần có thể được thay thế hoặc sửa chữa riêng lẻ khi cần.

Ứng dụng truyền động xích

Bộ truyền động xích có nhiều ứng dụng trong các lĩnh vực khác nhau. Dưới đây là một số ví dụ điển hình về việc sử dụng bộ truyền động xích trong cuộc sống hàng ngày.

• Trong ngành công nghiệp chế biến thực phẩm: Trong ngành công nghiệp chế biến thực phẩm, bộ truyền động xích được sử dụng rộng rãi trong các dây chuyền sản xuất. Từ việc vận chuyển nguyên liệu đến đóng gói sản phẩm, xích giúp truyền động lực một cách hiệu quả và liên tục.

• Trong ngành công nghiệp chế tạo máy: Mọi máy móc chế tạo đều cần một hệ thống truyền động mạnh mẽ và đáng tin cậy. Bộ truyền động xích đáp ứng nhu cầu này bằng cách cung cấp độ bền và hiệu suất cao, đồng thời giảm thiểu chi phí bảo trì và sửa chữa.

• Trong ngành giao thông vận tải: Bộ truyền động xích cũng được sử dụng trong một số phương tiện giao thông, từ xe máy đến ô tô. Nó giúp truyền động từ động cơ tới bánh xe, đảm bảo việc di chuyển thuận lợi và an toàn.

• Trong các thiết bị gia dụng: Cuối cùng, không thể không kể đến việc sử dụng bộ truyền động xích trong các thiết bị gia dụng hàng ngày như máy giặt, tủ lạnh, và máy lọc nước. Những thiết bị này thường sử dụng xích để truyền động cơ cho các bộ phận khác nhau, nhằm tối ưu hóa hiệu suất hoạt động.

Nhìn chung, bộ truyền động xích là một giải pháp tối ưu cho việc truyền động trong nhiều lĩnh vực khác nhau. Với những ưu điểm về độ bền, hiệu suất và khả năng bảo trì, nó đã chứng minh được vai trò quan trọng trong ngành công nghiệp hiện đại. Tuy nhiên, người sử dụng cũng cần cân nhắc đến các nhược điểm và tình huống cụ thể khi lựa chọn sử dụng bộ truyền động xích cho các ứng dụng của mình.

Bằng cách hiểu rõ hơn về bộ truyền động xích và các loại xích khác nhau, người sử dụng có thể tối ưu hóa hệ thống của mình một cách hiệu quả nhất. Áp dụng công nghệ hiện đại, các doanh nghiệp có thể cải thiện quy trình sản xuất và phát triển bền vững trong ngành công nghiệp ngày nay.
