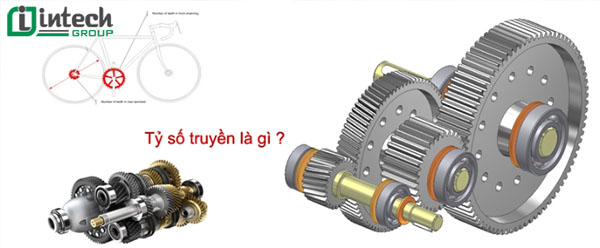

Tỉ số truyền hộp số là gì? Công thức tính tỉ số truyền hộp số

Tỉ số truyền hộp số là gì?

Tỉ số truyền hộp số là tỷ lệ giữa tốc độ quay của trục vào (trục dẫn động) và tốc độ quay của trục ra (trục bị dẫn). Điều này có nghĩa, khi động năng được truyền từ trục vào đến trục ra, tỉ số truyền sẽ cho ta biết mức độ thay đổi về tốc độ. Thực tế, khái niệm này không chỉ đơn thuần là một con số mà nó phản ánh sự tương tác phức tạp giữa các thành phần trong hệ thống truyền động.

Không chỉ dừng lại ở việc điều chỉnh tốc độ, tỉ số truyền còn ảnh hưởng đến khả năng chịu tải của hệ thống. Các kỹ sư cơ khí cần nắm vững kiến thức này để lựa chọn loại hộp số phù hợp với từng ứng dụng cụ thể.

Định nghĩa và công thức của tỉ số truyền

Tỉ số truyền thường được ký hiệu bằng chữ i. Công thức tính tỉ số truyền rất đơn giản:

i = n1 / n2

Trong đó:

• i: Tỉ số truyền.

• n1: Tốc độ quay của trục vào (đo bằng vòng/phút hoặc rad/giây).

• n2: Tốc độ quay của trục ra (đo bằng vòng/phút hoặc rad/giây).

Ví dụ cụ thể để dễ hình dung hơn: nếu trục vào quay với tốc độ 1000 vòng/phút và trục ra quay với tốc độ 500 vòng/phút, thì tỉ số truyền sẽ là: i = 1000 / 500 = 2

Điều này có nghĩa là trục ra quay chậm hơn trục vào hai lần. Sự hiểu biết về tỉ số truyền giúp cho các kỹ sư có thể điều chỉnh tốc độ làm việc của máy móc một cách linh hoạt.

Tỷ số truyền i 3 bánh răng

Đây là bộ truyền bao gồm sự kết nối nhiều cặp bánh răng trong hệ thống truyền động tròn với nhiều ứng dụng đa dạng. Tỷ số truyền i không chỉ đạt được chỉ một bánh xe nếu phạm vi yêu cầu truyền rộng. Nếu bạn cần thay đổi tình huống , hãy xác định hướng chuyển động trục đầu ra

Ý nghĩa thực tiễn của tỉ số truyền?

Tỉ số truyền không chỉ là một công thức tính toán mà còn có ý nghĩa thực tiễn sâu sắc trong ngành công nghiệp. Việc lựa chọn tỷ số truyền phù hợp có thể cải thiện hiệu suất chung của hệ thống truyền động.

Trong nhiều trường hợp, tỉ số truyền lớn có thể cung cấp mô-men xoắn cao hơn, điều này đặc biệt quan trọng trong các ứng dụng cần lực kéo lớn như xe nâng hay máy xúc. Ngược lại, trong các ứng dụng yêu cầu tốc độ cao, tỉ số truyền nhỏ sẽ phù hợp hơn.

Việc hiểu rõ tỉ số truyền cũng giúp bảo vệ động cơ khỏi tình trạng quá tải. Nếu tỉ số truyền không được tính toán chính xác, động cơ có thể gặp phải vấn đề nghiêm trọng do hoạt động ngoài ngưỡng cho phép.

Ưu điểm của hộp số truyền động

Hộp số truyền động mang lại rất nhiều ưu điểm cho các hệ thống cơ khí khác nhau. Từ việc điều chỉnh tốc độ đến tăng cường hiệu suất, hộp số có thể được coi là một phần không thể thiếu trong bất kỳ thiết kế nào liên quan đến truyền động.

Điều chỉnh tốc độ một cách linh hoạt

Một trong những ưu điểm nổi bật nhất của hộp số là khả năng điều chỉnh tốc độ. Hệ thống truyền động không chỉ phụ thuộc vào động cơ mà còn có thể thay đổi thông qua tỉ số truyền. Khi cần tăng tốc độ, người sử dụng có thể điều chỉnh tỉ số truyền thấp hơn, trong khi khi cần tăng mô-men xoắn, tỉ số truyền cao sẽ hữu ích hơn.

Việc điều chỉnh này không chỉ giúp cho máy móc hoạt động hiệu quả mà còn tiết kiệm năng lượng, giảm thiểu hao phí và kéo dài tuổi thọ cho các linh kiện.

Tăng mô-men xoắn cho ứng dụng cần lực kéo lớn

Khi tỉ số truyền lớn hơn 1, hộp số sẽ tăng mô-men xoắn của trục, ứng dụng cần lực kéo lớn, chẳng hạn như trong các loại xe nâng, máy xúc hay tàu thủy. Mô-men xoắn được tạo ra bởi hộp số giúp các thiết bị này có thể hoạt động hiệu quả và an toàn hơn.

Điều này đặc biệt quan trọng trong các môi trường làm việc khắc nghiệt, nơi mà sức mạnh và độ bền của thiết bị phải được đảm bảo.

Bảo vệ động cơ khỏi quá tải

Một trong những chức năng quan trọng khác của hộp số là bảo vệ động cơ khỏi tình trạng quá tải. Hộp số hoạt động như một bộ phận trung gian giữa động cơ, tải, giới hạn tốc độ quay của trục ra,...Giúp ngăn ngừa hỏng hóc và kéo dài tuổi thọ cho động cơ.

Ngoài ra, hộp số cũng giúp phân phối tải trọng đều hơn, điều này không chỉ giúp giảm áp lực lên các linh kiện mà còn tiết kiệm chi phí bảo trì cho các hệ thống.

Tăng hiệu suất và độ bền của hệ thống

Với sự phát triển không ngừng của công nghệ, các thiết kế hộp số hiện đại có hiệu suất truyền động cao, giảm thiểu sự hao phí năng lượng. Điều này có nghĩa là năng lượng được sử dụng một cách hiệu quả hơn, góp phần làm giảm tiêu thụ năng lượng tổng thể trong quy trình sản xuất.

Thêm vào đó, việc sử dụng hộp số đúng cách có thể gia tăng độ bền cho các bộ phận truyền động. Các thiết kế tốt sẽ giúp tải trọng được phân phối một cách đồng đều, giúp kéo dài tuổi thọ của các linh kiện, từ đó giảm thiểu chi phí sửa chữa và bảo trì.

Công thức tính tỉ số truyền của hộp số

Mặc dù đã đề cập đến công thức tính tỉ số truyền, nhưng tùy thuộc vào loại hộp số và cơ cấu truyền động, công thức có thể khác nhau. Dưới đây là một số công thức cơ bản giúp bạn hiểu rõ hơn về tỉ số truyền trong các hệ thống khác nhau.

Công thức tính tỉ số truyền bánh răng

Tỉ số truyền của một cặp bánh răng được xác định bằng tỷ lệ số răng của bánh dẫn và bánh bị dẫn:

i = Z1 / Z2

Trong đó:

• i: Tỉ số truyền.

• Z1: Số răng của bánh dẫn.

• Z2: Số răng của bánh bị dẫn.

Việc tính toán tỉ số truyền bánh răng không chỉ đơn giản là việc lấy số răng mà còn phải cân nhắc đến các yếu tố khác như vật liệu, hình dạng và cách lắp ráp. Ngoài ra, tỉ số truyền còn ảnh hưởng đến độ ăn khớp giữa các bánh răng, giúp cho chúng hoạt động trơn tru và hiệu quả hơn.

Cách tính tỉ số truyền hộp số 4 cấp

Để tính tỉ số truyền của từng cấp số trong hộp số 4 cấp, bạn có thể thực hiện theo các bước sau:

Công thức = Tốc độ trục đầu vào /Tốc độ của trục đầu ra

Tỉ số truyền của một cấp số trong hộp số được tính theo công thức: = Số răng của bánh răng bị dẫn/Số răng của bánh răng dẫn

Hộp số 4 cấp có 4 tỉ số truyền tương ứng với 4 cấp số. Mỗi cấp số sẽ có một tỉ số truyền khác nhau, thường là:

• Cấp 1: Tỉ số truyền lớn nhất (tăng mô-men xoắn, giảm tốc độ)

• Cấp 2: Tỉ số truyền trung bình

• Cấp 3: Tỉ số truyền gần bằng 1 (tốc độ đầu ra gần bằng tốc độ đầu vào)

• Cấp 4: Tỉ số truyền nhỏ nhất (giảm mô-men xoắn, tăng tốc độ)

Tính tỉ số truyền hộp số 5 cấp:

Để tính tỉ số truyền hộp số cấp 5, nghĩa là hộp số 5 cấp có 5 cấp số, từ cấp số thấp nhất cấp 1 đến cấp 5.

Cách tính: Tỉ số truyền = Số răng đầu vào / Số răng đầu ra

( Chia số răng của bánh răng đầu vào cho số răng đầu ra cho từng cấp số)

VD: Giả sử tính truyền động với số răng đầu vào là 30, số răng đầu ra là 10 thì ta tính ngay hệ số cấp như sau:

Tỷ số cấp số 1 = 30 / 10 = 3. Tiếp đó tiếp tục tính cấp số khác trong hộp số 5 cấp bằng cách áp dụng công thức trên cho các cặp số răng ở các cấp tương ứng.

Lợi ích từ việc tính toán tỉ số truyền bánh răng

Khi hiểu rõ về tỉ số truyền của bánh răng, các kỹ sư có thể đưa ra các thiết kế tối ưu hóa hơn cho hệ thống truyền động. Việc lựa chọn đúng tỉ số truyền có thể giúp giảm thiểu tiếng ồn, giảm sự hao mòn của các linh kiện và nâng cao hiệu suất vận hành.

Cùng với đó, tỉ số truyền bánh răng cũng đóng vai trò quan trọng trong việc quyết định đến tính năng và hiệu suất của máy móc. Vậy nên, việc tính toán và điều chỉnh tỉ số truyền bánh răng một cách chính xác là điều kiện tiên quyết để đảm bảo rằng hệ thống hoạt động một cách hiệu quả và an toàn.

Công thức tính tỉ số truyền bánh răng và xích

Tương tự như bánh răng, tỉ số truyền của hệ thống bánh răng và xích được xác định bởi tỷ lệ đường kính của bánh răng dẫn và bánh răng bị dẫn:

i = D1 / D2

Trong đó:

• i: Tỉ số truyền.

• D1: Đường kính của bánh răng dẫn.

• D2: Đường kính của bánh răng bị dẫn.

Đường kính của bánh răng cần phải được tính tại điểm tiếp xúc với xích. Điều này đảm bảo rằng việc truyền động diễn ra một cách chính xác và hiệu quả.

So sánh tỉ số truyền bánh răng và bánh răng-xích

Mặc dù cả hai hệ thống đều quan tâm đến tỉ số truyền, nhưng cách thức hoạt động và ứng dụng của chúng lại khác nhau. Bánh răng thường được sử dụng trong các ứng dụng yêu cầu tốc độ cao và chính xác, trong khi bánh răng và xích thường được áp dụng trong các hệ thống cần lực kéo lớn.

Việc hiểu rõ các công thức và cách sử dụng tỉ số truyền cho cả hai sẽ giúp cho các kỹ sư có thể đưa ra các quyết định thiết kế phù hợp cho từng ứng dụng cụ thể.

Kết luận

Tỉ số truyền hộp số là một yếu tố không thể thiếu trong lĩnh vực cơ khí và là nền tảng để hiểu rõ hơn về cách thức hoạt động của hệ thống truyền động. Việc nắm vững các khái niệm, công thức tính toán và ứng dụng thực tiễn của tỉ số truyền sẽ giúp cho các kỹ sư có thể đưa ra lựa chọn phù hợp cho từng ứng dụng cụ thể.

Những ưu điểm vượt trội mà hộp số truyền động mang lại, từ việc điều chỉnh tốc độ đến tăng mô-men xoắn và bảo vệ động cơ, đều có ý nghĩa quan trọng trong các ứng dụng thực tế. Chính vì vậy, việc nghiên cứu và áp dụng tỉ số truyền một cách hiệu quả sẽ là chìa khóa để nâng cao hiệu suất, bền bỉ và an toàn cho toàn bộ hệ thống truyền động.
