Rulo băng tải là gì? Cấu tạo & Ứng dụng

Rulo băng tải là gì?

Rulo băng tải hay còn gọi là rulo chủ động hay tang chủ động là một hệ thống gồm các con lăn được bố trí theo một đường thẳng hoặc cong, đây là bộ phận truyền động trong hệ thống băng tải. Thiết bị này được sử dụng phổ biến trong các ngành công nghiệp sản xuất, kho vận và logistics để vận chuyển hàng hóa, nguyên vật liệu từ vị trí này đến vị trí khác một cách hiệu quả và an toàn.

Lịch sử phát triển: Rulo chủ động băng tải đã có lịch sử phát triển lâu dài, bắt đầu từ những năm đầu thế kỷ 20 khi công nghệ băng tải được phát minh. Ban đầu, băng tải chủ yếu được sử dụng trong ngành khai thác mỏ và sau đó nhanh chóng mở rộng sang các lĩnh vực khác như sản xuất, chế biến thực phẩm và logistics. Sự phát triển của công nghệ đã giúp cải tiến thiết kế và chức năng của rulo băng tải, từ đó nâng cao hiệu quả vận chuyển hàng hóa.

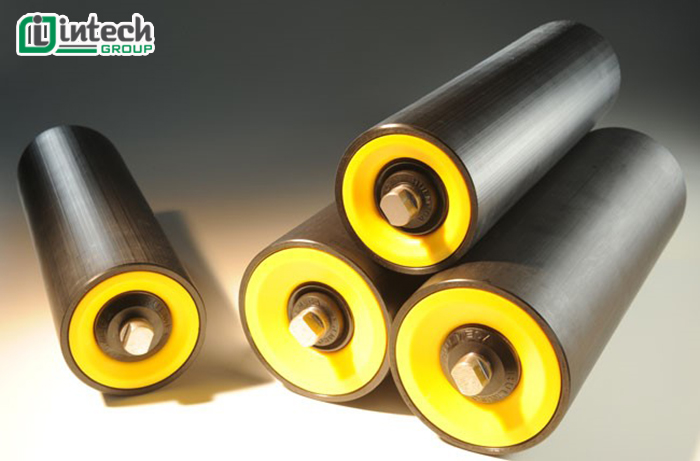

Rulo băng tải chế tạo từ vật liệu thép

Cấu tạo rulo băng tải

Trong bối cảnh nền kinh tế toàn cầu ngày càng phát triển, nhu cầu về vận chuyển hàng hóa ngày càng tăng cao. Cấu tạo của rulo bao gồm nhiều thành phần chính, mỗi thành phần đều có vai trò quan trọng trong việc đảm bảo hoạt động hiệu quả của hệ thống. Hiện nay trên thị trường có hai dòng: Rulo căm và rulo ống, tìm hiểu cấu tạo của hai dòng này dưới đây:

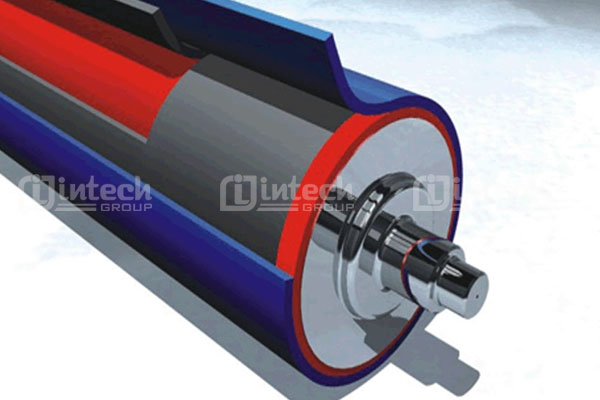

Cấu tạo rulo băng tải

Cấu tạo rulo căm:

• Trục: Chế tạo từ vật liệu thép và inox

• Mặt bích: Miếng kim loại hình tròn, có độ dày khác nhau,đường kính phụ thuộc vào đường kính của ống.

• Căm: Chế tạo từ thép đặc hoặc thép ống, được hàn thành vòng tròn trên mặt bích.

Cấu tạo của Rulo Ống:

• Ống: Sử dụng vật liệu thép, gang

• Trục: có thể là ống hoặc cốt lắp ráp

• Mặt bích: Hình tròn, độ dày phụ thuộc vào đường kính của ống rulo

• Lớp bọc: Một số loại có lớp bọc cao su bên ngoài để giảm ma sát.

Để đảm bảo hệ thống hoạt động mượt mà và có tuổi thọ lâu dài, cần lựa chọn dòng rulo băng tải phù hợp để đạt được hiệu quả tối ưu cho doanh nghiệp. Ngoài ra băng tải phải có hai loại này: Rulo chủ động và rulo bị động, tốc độ truyền tải phụ thuộc vào kích thước của các dòng rulo này

Cấu tạo của hệ thống chuyền tải sử dụng rulo:

• Băng tải: Loại băng tải được lựa chọn phụ thuộc vào loại hàng hóa được vận chuyển, điều kiện môi trường và yêu cầu độ bền. Băng tải có thể được thiết kế với nhiều kích thước và rulo cũng có kích thước tương ứng để hệ thống hoạt động trơn tru.

• Rulo: Có nhiệm vụ hỗ trợ băng tải di chuyển và giúp giảm ma sát, được chế tạo từ thép không gỉ cho đến nhựa chịu lực, tùy thuộc vào yêu cầu của quá trình vận chuyển.

• Khung: Khung là phần đỡ cho rulo, băng tải và các bộ phận khác. Khung có thể được làm từ sắt, thép, nhôm,... và thường được thiết kế chắc chắn để chịu được tải trọng lớn. Khung cũng cần phải được xử lý chống ăn mòn để đảm bảo tuổi thọ lâu dài của thiết bị.

• Động cơ: là bộ phận tạo lực kéo cho băng tải di chuyển. Động cơ có thể được gắn trực tiếp vào trục rulo hoặc sử dụng dây curoa để truyền động. Việc lựa chọn động cơ phù hợp không chỉ ảnh hưởng đến tốc độ di chuyển của băng tải mà còn quyết định đến hiệu suất làm việc của toàn bộ hệ thống.

• Hệ thống điều khiển: Hệ thống điều khiển bao gồm các thiết bị điều khiển tốc độ, hướng chuyển động và dừng hoạt động của băng tải. Ngoài ra, rulo băng tải còn có thể được trang bị thêm các thiết bị phụ trợ như lưỡi gạt để dọn sạch vật liệu rơi vãi, cảm biến để phát hiện sự cố, và các thiết bị an toàn như công tắc khẩn cấp.

Phân loại các loại rulo

Rulo thường được có tên gọi nhanh là quả lô lựa chọn tùy thuộc vào nhu cầu sử dụng, loại dây, vị trí lắp đặt, nhưng về cơ bản có các dòng sau

Phân loại theo vị trí lắp đặt

• Rulo chủ động: Chức năng chính của quả lô chủ động là truyền động lực từ nguồn động lực (như động cơ) sang các bộ phận khác của hệ thống, thường là dây đai, băng tải, hoặc các trục lăn khác.

• Rulo bị động: Nó quay do sự tiếp xúc và kéo của băng tải hoặc vật liệu đang di chuyển qua hệ thống, thường được đặt ở các vị trí cuối hoặc giữa của hệ thống băng tải để hỗ trợ cho quá trình di chuyển của băng tải.

Phân loại theo hình dáng

• Rulo dạng trống: Thiết kế giống như chiếc trống, rỗng phía trong và hoạt động  từ truyền động từ động cơ, trục sẽ quay và kéo theo vỏ ngoài quay theo, giúp di chuyển băng tải hoặc vật liệu trên bề mặt.

• Rulo dạng nan: Đặc biệt được thiết kế với bề mặt có cấu trúc dạng nan, tức là thay vì một bề mặt trụ tròn liền mạch, bề mặt dạng nan được tạo thành từ các thanh hoặc nan được sắp xếp đều đặn xung quanh trục. Loại này thường được sử dụng trong các hệ thống băng tải, hệ thống sàng lọc, các thiết bị cần xử lý vật liệu nhẹ, dễ bám dính hoặc có tính chất đặc biệt.

Phân loại theo công dụng

• Truyền động: Dòng thông thường, được sử dụng nhiều trong ứng dụng vị trí đầu cuối băng tải

• Giảm chấn: Là một loại rulo đặc biệt được thiết kế để giảm thiểu các rung động, chấn động và tiếng ồn trong quá trình vận hành của các hệ thống cơ khí, đặc biệt là trong các hệ thống băng tải hoặc các máy móc công nghiệp khác

• Hút từ: Được thiết kế với tính năng từ tính, giúp thu hút và tách các vật liệu có chứa sắt hoặc kim loại từ trong các hệ thống chuyền tải

• Tích hợp động cơ điện: là một loại rulo mà trong đó động cơ được tích hợp trực tiếp vào cấu trúc rulo, thay vì phải sử dụng các hệ thống truyền động riêng biệt như dây đai, xích, hoặc bánh răng. Thiết kế này giúp giảm thiểu các thành phần cơ khí phụ trợ, giảm không gian yêu cầu, cải thiện hiệu quả truyền động trong các ứng dụng công nghiệp.

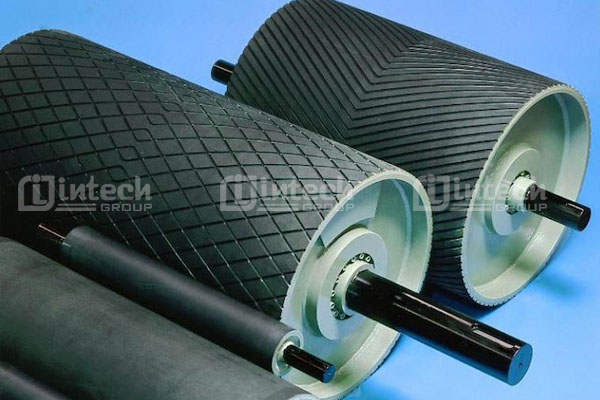

Rulo chủ động băng tải bọc cao su - Giảm chấn

Nguyên lý hoạt động của rulo băng tải

Dựa vào kết cấu trục cốt lắp dài và bạc đạn nên dễ dàng liên kết với motor mà có nguyên lý truyền động khi nhông xích truyền động hoặc kéo làm cho rulo chuyển động quay tròn

Rulo băng tải hoạt động dựa trên nguyên lý đơn giản là ma sát lăn, kéo bởi động cơ, nó di chuyển trên các con lăn được đặt cố định và vận chuyển hàng hóa theo một chiều. Ma sát lăn: Nguyên lý hoạt động chủ yếu dựa vào ma sát lăn giữa băng tải và các con lăn. Khi băng tải di chuyển, ma sát giữa băng tải và rulo giúp tạo ra lực kéo, từ đó đưa hàng hóa đi từ điểm A đến điểm B. Điều này giúp giảm thiểu lực cản và tiết kiệm năng lượng trong quá trình vận chuyển.

Tốc độ di chuyển: Tốc độ di chuyển được điều chỉnh bởi động cơ và hệ thống điều khiển, được lập trình để thay đổi tốc độ di chuyển tùy thuộc vào yêu cầu của quy trình sản xuất. Điều này giúp tối ưu hóa hiệu suất làm việc và đảm bảo rằng hàng hóa được vận chuyển một cách liên tục.

Kiểu dáng và tính năng: kiểu dáng  và tính năng phức tạp hơn tùy thuộc vào từng loại băng tải. Những cải tiến này không chỉ giúp tăng cường hiệu quả vận chuyển mà còn mở rộng khả năng ứng dụng của rulo băng tải trong nhiều lĩnh vực khác nhau.

Ứng dụng rulo băng tải

Rulo băng tải được ứng dụng rộng rãi trong nhiều ngành công nghiệp và lĩnh vực khác nhau. Dưới đây là một số ứng dụng tiêu biểu:

Ngành sản xuất: Trong ngành sản xuất, rulo băng tải được sử dụng để vận chuyển nguyên liệu từ khu vực dự trữ đến dây chuyền sản xuất. Nó cũng giúp vận chuyển sản phẩm bán thành phẩm giữa các công đoạn sản xuất và sản phẩm thành phẩm đến khu vực đóng gói, kho dự trữ. Việc sử dụng rulo băng tải trong quy trình sản xuất không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu rủi ro trong quá trình vận chuyển.

Ngành kho vận và logistics: Trong ngành kho vận và logistics, rulo băng tải đóng vai trò quan trọng trong việc vận chuyển hàng hóa từ kho hàng đến xe tải và ngược lại. Nó cũng được sử dụng để vận chuyển hàng hóa trong các khu vực kho đông lạnh và kho chứa hàng nguy hiểm. Rulo băng tải giúp tối ưu hóa quy trình lưu trữ và phân phối hàng hóa, từ đó nâng cao hiệu quả hoạt động của toàn bộ hệ thống.

Ngành chế biến thực phẩm: Rulo băng tải cũng được ứng dụng rộng rãi trong ngành chế biến thực phẩm, nơi nó giúp vận chuyển nguyên liệu và sản phẩm trong các nhà máy chế biến thực phẩm. Từ việc vận chuyển trái cây, rau củ đến dây chuyền đóng gói, rulo băng tải đảm bảo rằng quy trình sản xuất diễn ra một cách liên tục và hiệu quả.

Ngành sản xuất ô tô và điện tử: Trong ngành sản xuất ô tô, rulo băng tải được sử dụng để vận chuyển các phần thành phẩm đến dây chuyền lắp ráp. Tương tự, trong ngành sản xuất điện tử, rulo băng tải giúp vận chuyển các phần tử điện tử đến dây chuyền sản xuất và kiểm tra. Việc sử dụng rulo băng tải trong các ngành này không chỉ giúp tiết kiệm thời gian mà còn đảm bảo chất lượng sản phẩm.

Ngành xây dựng và nông nghiệp:Ngành xây dựng để vận chuyển vật liệu xây dựng từ xa vào công trình và trong khu vực công trình. Trong ngành nông nghiệp, rulo băng tải giúp vận chuyển nguyên liệu nông nghiệp từ ruộng ra kho chứa và sản phẩm nông nghiệp đến khu vực chế biến, đóng gói.

Kết luận

Rulo Băng tải là chi tiết quan trọng trong hệ thống băng tải, truyền momen chính ảnh hưởng trực tiếp đến sự ổn định của hệ thống cũng như các truyền động phức tạp khác. Để lựa chọn rulo băng tải phù hợp với nhu cầu của bạn, hãy xem xét cẩn thận các yếu tố như loại hàng hóa, điều kiện môi trường, yêu cầu về độ bền và tuổi thọ, tốc độ và hiệu suất, tính năng an toàn, cũng như ngân sách.
