Kích thước con lăn băng tải

2. Kích thước chuẩn của con lăn băng tải

Kích thước con lăn băng tải sẽ giúp người dùng lựa chọn được loại con lăn phù hợp nhất. Bạn có thể tham khảo:

• Kích thước con lăn băng tải tiêu chuẩn: Ø 21, Ø 32, Ø42, Ø49, Ø60, Ø76, Ø114,…

• Đường kính con lăn khác nhau từ 34mm - 219mm.

• Đồ dày ống con lăn tầm 2-7mm

• Trục con lăn Ø8- Ø30

• Chiều dài con lăn 0.1-1.2m

• Mức độ chịu trọng lực 50kg, 70kg, 120kg,180kg, 300kg.

Con lăn dùng để chế tạo băng tải cần đảm bảo các yếu tố sau:


• Trục con lăn có độ cứng, bền bỉ để nâng đỡ sản phẩm.

• Bề mặt con lăn xử lý sáng bóng, giúp cho băng tải chạy không bị lắc và quy trơn.

• Vòng bi con lăn phải đều nhau, nguồn gốc rõ ràng, đảm bảo việc lắp đặt chính xác.

• Tính năng nổi bật của các loại con lăn băng tải
• Cách làm con lăn băng tải


3.Các thao tác đo kích thước con lăn ?

Để đo kích thước con lăn tiêu chuẩn cần xem xét các bước sau:

Bước 1 - Chuẩn bị Dụng cụ: Để bắt đầu, bạn cần chuẩn bị các dụng cụ đo đạc như thước kẹp, thước dây hoặc đồng hồ đo bên trong. Việc chọn lựa dụng cụ chính xác sẽ quyết định đến độ chính xác của kết quả đo.

Bước 2 - Đo Đường Kính: Trước tiên, đo xem đường kính bên ngoài của con lăn là bao nhiêu. Đặt thước kẹp vào vị trí 90 độ với trục con lăn để đảm bảo kích thước được đo một cách chính xác nhất.

Bước 3 - Đo Chiều Dài: Tiếp theo, bạn cần đo chiều dài của con lăn. Đây là yếu tố cực kỳ quan trọng bởi chiều dài sẽ ảnh hưởng đến khả năng chịu tải và khả năng hoạt động của con lăn trong dây chuyền sản xuất.

Bước 4 - Kiểm Tra Bề Mặt: Đừng quên kiểm tra bề mặt con lăn. Một bề mặt không đồng đều có thể dẫn đến sự cố trong quá trình vận hành, làm hỏng thiết bị hoặc tăng chi phí bảo trì.

Cách đo con lăn làm băng tải con lăn

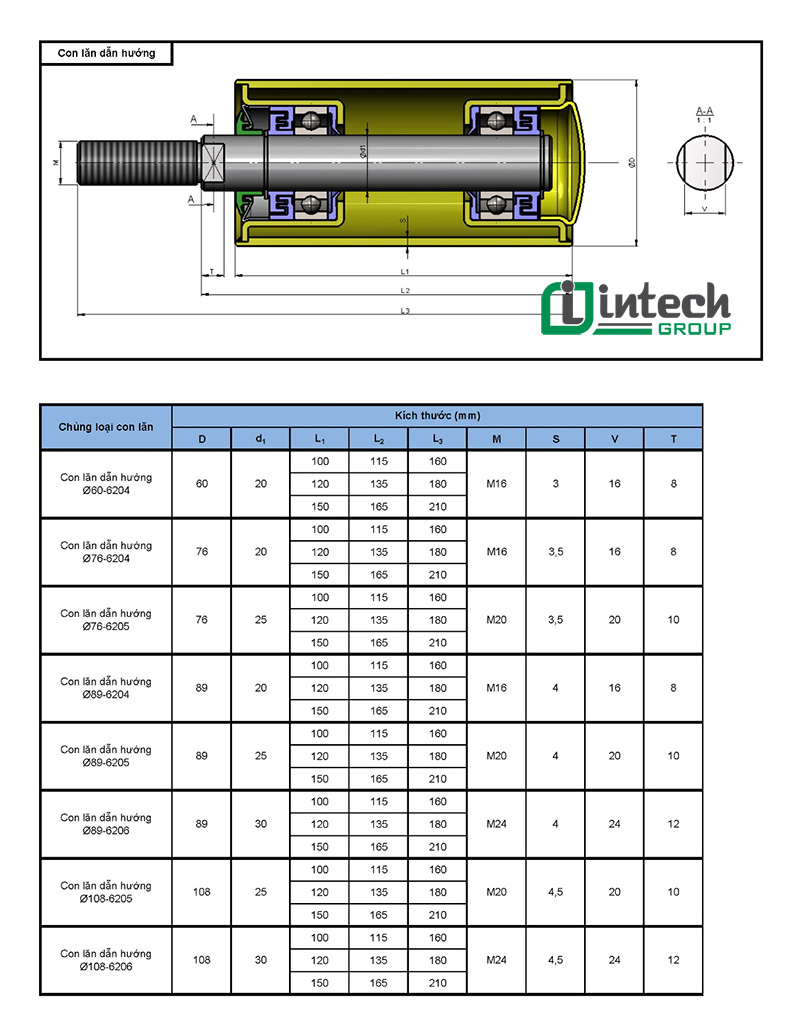

4. Hướng dẫn tính toán kích thước Con lăn băng tải chính xác?

Để tính toán kích thước chính xác cho con lăn băng tải, bạn cần lưu ý các yếu tố sau:

• Tải trọng: Tải trọng định nghĩa khối lượng tối đa mà con lăn có thể chịu được khi hoạt động. Các thông số kỹ thuật khác của con lăn sẽ phụ thuộc vào tải trọng.

• Đường kính lăn: Đường kính lăn là một trong những thông số quan trọng nhất của con lăn băng tải. Nó ảnh hưởng đến khả năng chịu tải, độ bền và tốc độ của con lăn.

• Chiều dài con lăn: Chiều dài lăn ảnh hưởng đến vận tốc của băng tải và ảnh hưởng đến độ bền của con lăn.

• Đường kính trục lăn: Đường kính trục lăn ảnh hưởng đến độ chính xác của con lăn khi lắp đặt vào trục và ảnh hưởng đến độ bền của con lăn.

• Các thông số kỹ thuật khác như: độ dày của vật liệu làm con lăn, loại vật liệu, độ chính xác của sản xuất và quá trình gia công.

Công thức tính toán kích thước của con lăn băng tải thường được xác định bởi nhà sản xuất hoặc được quy định trong các tiêu chuẩn. Tuy nhiên, nếu bạn muốn tự tính toán, có thể sử dụng các công thức đơn giản sau đây:

1. Đường kính lăn (D) = (2 x Tải trọng) / (π x Độ nén của vật liệu lăn x Chiều rộng lăn)

2. Chiều dài lăn (L) = (Tốc độ băng tải x Thời gian hoạt động) + (2 x Chiều dày của vật liệu lăn)

Các công thức này chỉ làm tăng tính chính xác của kết quả dựa trên các thông số kỹ thuật cơ bản và thực tế, bạn cần phải lựa chọn kích thước phù hợp và tham khảo các tiêu chuẩn kỹ thuật và tư vấn chuyên môn để có kết quả tính toán chính xác và đáng tin cậy hơn.

Tính kích thước con lăn băng tải ?

Kích thước con lăn băng tải thường bao gồm các thông số chính sau:

Đường kính con lăn (DIA):

Đây là đường kính của ống lăn. Kích thước này ảnh hưởng đến khả năng tải hàng và hiệu suất vận hành của băng tải.

• Dụng cụ cần chuẩn bị: Sử dụng thước kẹp hoặc đồng hồ đo caliper để đảm bảo độ chính xác.

• Đo đường kính bên ngoài:

  • Đặt con lăn trên bề mặt phẳng và chắc chắn.

  • Sử dụng thước kẹp hoặc đồng hồ đo caliper, kẹp nhẹ vào hai điểm chính xác trên bề mặt bên ngoài của con lăn để đo đường kính. Đảm bảo rằng bạn đo ở phần giữa của con lăn, nơi mà đường kính là lớn nhất.

• Lặp lại: Để đảm bảo độ chính xác, bạn nên đo ít nhất ba lần và tính trung bình lại các kết quả. Việc này giúp loại bỏ sai số do thao tác không chính xác.

• Ghi lại số liệu: Sau khi đã có kết quả, ghi lại số liệu để sử dụng cho việc đặt hàng hoặc lắp đặt.

Cách đo Chiều dài trục (AL - Total Axle Length):

Chiều dài tổng thể của trục con lăn, đo từ đầu trục bên này đến đầu trục bên kia. Kích thước này cần đo chính xác để con lăn có thể lắp đặt vừa vặn trong khung băng tải.

Đường kính trục (AD - Axle Diameter): Đường kính trục (AD - Axle Diameter) là một thông số quan trọng trong thiết kế và lắp đặt con lăn băng tải. Để đo đường kính trục một cách chính xác, bạn có thể thực hiện theo các bước sau:

• Chuẩn bị dụng cụ: Sử dụng thước kẹp hoặc đồng hồ đo caliper để có được độ chính xác cao nhất.

• Đặt trục đúng cách: Đảm bảo trục được đặt trên bề mặt phẳng và không di chuyển trong quá trình đo.

• Tiến hành đo:

  • Đo đường kính bên ngoài: Đặt thước kẹp hoặc đồng hồ caliper vào điểm tối đa của đường kính trục, đảm bảo rằng nó được đặt thẳng và không bị nghiêng.

  • Nếu trục có hình dạng lục giác, hãy đo khoảng cách từ phần phẳng này đến phần phẳng kia.

• Ghi lại và kiểm tra: Sau khi đo, ghi lại kết quả. Nên thực hiện đo lại ít nhất một lần nữa để đảm bảo độ chính xác.

• So sánh và sử dụng số liệu: Các thông số về đường kính trục này rất quan trọng trong việc xác định khả năng tải và thiết kế cho khung băng tải, vì vậy hãy đảm bảo số liệu được ghi chép chính xác.

Đo đường kính của trục con lăn. Kích thước này cũng rất quan trọng cho việc lắp đặt và đảm bảo tính ổn định.

Khoảng cách giữa hai khung băng tải (BF - Between Frame):

Đo khoảng cách từ mặt trong của khung băng tải bên này đến mặt trong của khung bên kia. Kích thước này quyết định việc con lăn có thể hoạt động hiệu quả trong băng tải hay không. Tiêu chuẩn về khoảng cách giữa hai khung băng tải, hay còn gọi là BF (Between Frame), là một thông số quan trọng trong thiết kế và lắp đặt băng tải. Khoảng cách này ảnh hưởng trực tiếp đến khả năng vận hành và hiệu quả của hệ thống. Dưới đây là một số tiêu chuẩn cần lưu ý:

1. Kích thước chuẩn: Khoảng cách giữa hai khung băng tải cần được đo từ mặt trong của khung bên này đến mặt trong của khung bên kia. Kích thước này thường được xác định dựa trên kích thước của con lăn và các thành phần liên quan khác.

2. Tính toán chính xác: Để đảm bảo con lăn có thể lắp đặt vừa khít và hoạt động ổn định, khoảng cách này cần được tính toán chính xác. Nếu khoảng cách quá nhỏ, con lăn có thể bị kẹt; nếu quá lớn, con lăn có thể lắc lư và gây ra tiếng ồn cũng như giảm hiệu suất.

3. Tiêu chuẩn công nghiệp: Tùy thuộc vào loại băng tải và ứng dụng cụ thể, có các tiêu chuẩn công nghiệp khác nhau về khoảng cách. Cần tham khảo tài liệu kỹ thuật của nhà sản xuất hoặc các quy định ngành để biết chính xác kích thước phù hợp.

4. Thực tế lắp đặt: Trong thực tế, khoảng cách nên được điều chỉnh sao cho phù hợp với điều kiện sử dụng, tải trọng, tốc độ vận chuyển và các yếu tố khác như môi trường làm việc.

Các thông số này rất quan trọng để đảm bảo con lăn hoạt động hiệu quả, kéo dài tuổi thọ của hệ thống băng tải và giảm thiểu chi phí bảo trì.

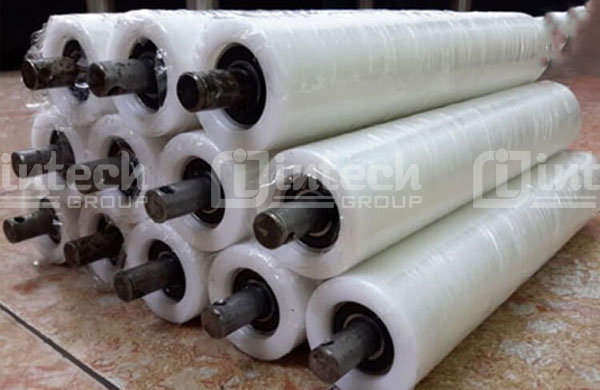

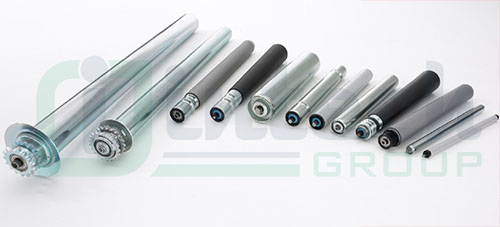

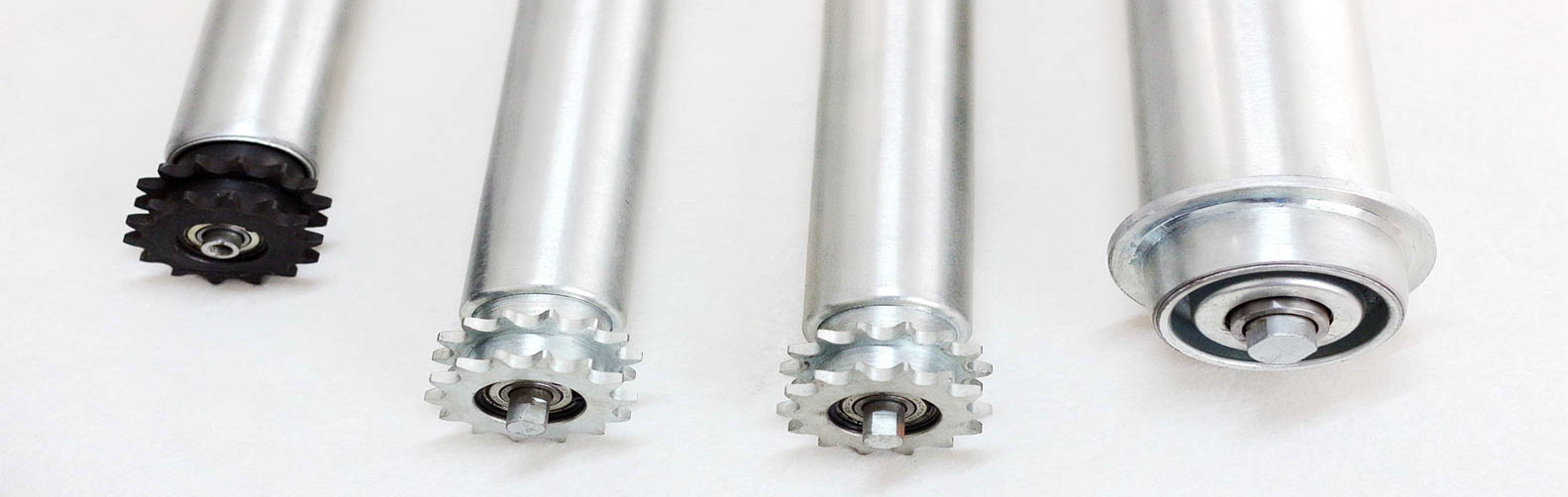

Một số dòng sản phẩm con lăn băng tải do Intech sản xuất
