Băng tải trục vít linh hoat - Lợi ích và hạn chế

Băng tải công nghiệp là một trong những thiết bị xử lý vật liệu quan trọng được sử dụng trong các ngành công nghiệp. Đúng như tên gọi của nó, nó truyền tải các sản phẩm khác nhau trên một khoảng cách dài với tốc độ khác nhau. Có nhiều loại băng tải khác nhau, trong đó băng tải trục vít linh hoạt đã đạt được lực kéo rất lớn.

Băng tải trục vít được thiết kế để vận chuyển vật liệu rắn khô số lượng lớn giữa hai điểm theo bất kỳ hướng nào, theo chiều ngang, chiều dọc, tuyến đường xung quanh thiết bị cố định và hơn thế nữa. Do đó, băng tải trục vít linh hoạt là một lựa chọn lý tưởng cho các ứng dụng gia công kiểu hàng loạt. Bài đăng này thảo luận chi tiết về những lợi ích và hạn chế của băng tải trục vít linh hoạt.

Băng tải trục vít - vít tải

Băng tải trục vít là gì?

Băng tải trục vít có tên gọi khác vít tải là một trong những loại băng tải được sử dụng rộng rãi nhất. Được cấu tạo gồm một ống - máng và bên trong là một trục vít xoắn ốc cuộn quanh trục dẫn động ở một đầu hoặc cố định lại để di chuyển các vật liệu. Nó có thể chuyển các loại vật liệu chảy tự do cũng như không chảy tự do khác nhau như bột, hạt và viên nhỏ bằng cách sử dụng mũi khoan hình xoắn ốc bên trong vỏ. Băng tải trục vít linh hoạt có vỏ băng tải, phễu hút gió, máy khoan xoắn ốc, v.v.

Cấu tạo của vít tải ?

Nói đến vít tại thì chúng ta biết ngay đó là băng tải trục vít loại truyền tải đặc biệt có cấu tạo và nguyên lý hoạt động hoàn toàn khác so với dòng băng tải bình thường. Trên thị trường hiện nay khi nhắc tới dòng này thì ta thường bắt gặp hai loại để lựa chọn: Vít tải ống và vít tải máng mỗi loại có những cấu tạo chung và những phần đặc thù riêng, song vẫn có những cấu tạo chính sau:

• Ống vít hoặc máng vít: Thường là chữ u hoặc vít tròn được chế tạo từ théo có độ dày phổ biến 2-10 (mm) hoặc thép tấm chịu nhiệt nếu vật liệu yêu cầu nhiệt độ cao.

• Khớp nối: Được giữ cố định bằng bu lông hoặc hình chữ u tự khóa

• Trục vít: Được cấu tạo từ thép ống đảm bảo các tiêu chuẩn về chiều dày, độ cứng, đầu nối hàn bằng mặt bích lắp treo trung gian.

• Cánh vít: Chế tạo từ thép tấm không gỉ được hàn với trục vít tạo thành trục vít xoắn.

• Móc treo: Đóng vai trò như ổ đỡ tăng liên kết các bề mặt với nhau.

• Động cơ: Là nguồn cung cấp năng lượng để trục vít quay, tốc độ quay được điều chỉnh thông qua hệ thống hộp giảm tốc.

Nguyên lý hoạt động của băng tải trục vít

Nguyên tắc hoạt động của một băng tải vít linh hoạt rất đơn giản. Các vít xoắn quay trong ống và tạo ra một lực định hướng. Lực di chuyển vật liệu đi lên qua ống từ lối vào của thiết bị đến điểm xả. Cả hai, vít và ống đều linh hoạt trong phạm vi mong muốn và phù hợp nhất với loại vật liệu được chuyển tải.

Chuyền tải trục vít bao gồm một máng hoặc ống có chứa một lưỡi xoắn ốc cuộn quanh một trục, được dẫn động ở một đầu và được giữ ở đầu kia được gọi là vít trục đặc. Các loại khác là vít xoắn hở hoặc vít không trục được dẫn động ở một đầu và tự do ở đầu kia. Tốc độ truyền khối lượng tỷ lệ thuận với tốc độ quay của trục. Trong các ứng dụng điều khiển công nghiệp, thiết bị này thường được sử dụng như một bộ nạp tốc độ thay đổi bằng cách thay đổi độ quay của trục để cung cấp tốc độ hoặc số lượng vật liệu đo được vào quy trình.

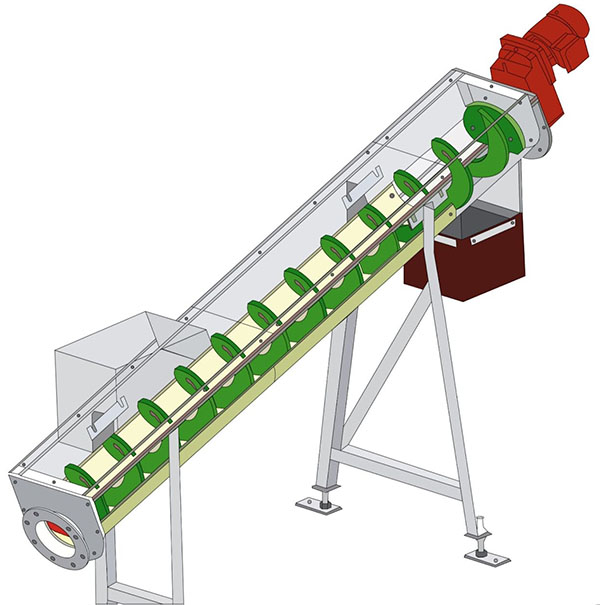

Cách vận hành băng tải trục vít

Một tiêu chí quan trọng đối với vận chuyển theo phương thẳng đứng là tốc độ quay, vì nó tạo ra lực ly tâm cần thiết để có thể tạo ra ma sát. Điều này đòi hỏi tốc độ cao từ 250 đến 400 vòng/phút. băng chuyền trục vít là một hệ thống băng tải vận chuyển hàng hóa theo nguyên lý trục vít Archimedean.

Vật liệu được vận chuyển chảy từ trên cao vào máng tải thông qua hình xoắn ốc vận chuyển linh hoạt. Các xoắn ốc tự động xoay quanh đường ống. Có một khe hở nhỏ giữa đường xoắn ốc và thành ống. Bằng cách này, hàng hóa có thể chảy qua băng tải trục vít mà không bị hư hỏng và tránh được việc nghiền vật liệu.

Với đường xoắn ốc chuyển tải linh hoạt, hàng hóa có thể được vận chuyển nhanh chóng và đồng đều với tốc độ cao qua đường xoắn ốc linh hoạt. Băng tải trục vít thường được dẫn động bởi một động cơ. Đường ống trong đó xoắn ốc thường được làm bằng nhựa hoặc thép. Hàng hóa cũng có thể được vận chuyển trong các đường ống cứng. Trái ngược với vít mềm, vít cứng không có bất kỳ sự uốn cong nào trong đường ống. Vì vậy, một vít cứng nhắc sẽ làm giảm tính linh hoạt trong việc sử dụng không gian.

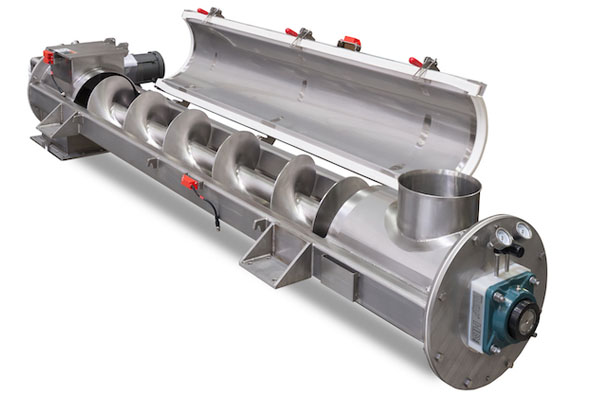

Lợi ích của băng tải trục vít linh hoạt

Băng tải trục vít linh hoạt là một hệ thống vận chuyển tự động được sử dụng trong nhiều ngành công nghiệp, mang lại nhiều lợi ích quan trọng. Băng tải trục vít linh hoạt là một bổ sung đáng giá cho cơ sở của bạn. Với cấu tạo tương đối đơn giản và chi phí vận hành thấp, chúng đã trở thành một lựa chọn tuyệt vời để chuyển vật liệu chậm chạp sang vật liệu chảy tự do. Các tính năng đáng chú ý sau đây làm cho chúng trở nên phổ biến trong các ngành công nghiệp.

• Linh hoạt trong thiết kế: Băng tải trục vít linh hoạt có thể được thiết kế và lắp đặt để phù hợp với các yêu cầu cụ thể của quy trình sản xuất. Với khả năng điều chỉnh và tùy chỉnh, nó có thể dễ dàng tích hợp vào các hệ thống tự động hiện có hoặc được tùy chỉnh để đáp ứng nhu cầu đặc biệt.

• Vận chuyển hiệu quả: Băng tải trục vít linh hoạt cho phép vận chuyển các vật phẩm hoặc sản phẩm từ điểm A đến điểm B một cách hiệu quả. Với cấu trúc trục vít, nó cung cấp một phương pháp đáng tin cậy để vận chuyển các vật liệu và sản phẩm trong quy trình sản xuất.

• Kích thước nhỏ và dễ vệ sinh: Băng tải vít linh hoạt nhỏ gọn và có thể phù hợp với các đơn vị hoặc cụm công nghiệp nhỏ. Ngoài ra, chúng có thể dễ dàng được làm sạch sau mỗi lần vận chuyển bằng cách cho động cơ chạy ở chế độ đảo ngược. Chúng sử dụng ống kín để đi qua vật liệu, do đó loại bỏ một số vấn đề liên quan đến bụi sản phẩm. Nói một cách đơn giản, băng tải trục vít linh hoạt có khả năng chống bụi về mặt cơ học. Ống và vít của băng tải có thể dễ dàng uốn cong trong bán kính đã đề cập. Do đó, băng tải có thể được định tuyến xung quanh các chướng ngại vật cố định.

• Bảo dưỡng tối thiểu: Băng tải trục vít linh hoạt chỉ có một bộ phận chuyển động nằm ở phía trên cùng của đầu xả. Do đó, chúng không dễ bị hư hỏng thường xuyên và chỉ cần bảo dưỡng tối thiểu.

• Dễ dàng tháo lắp, bảo hành - bảo trì định kỳ: Các băng tải này có thể dễ dàng tháo rời bằng cách tách các bu lông j, nắp sạch, và hơn thế nữa. Vỏ của băng tải trục vít được tháo ra bằng cách nhả các khớp nối nối với đầu xả và phễu. Băng tải trục vít linh hoạt thường được thiết kế để dễ dàng thay thế và bảo trì. Điều này giúp giảm thời gian dừng máy và tiết kiệm

• Chiều dài có thể điều chỉnh: Chiều dài của bộ phận vận chuyển có thể được điều chỉnh theo yêu cầu vận chuyển của ngành như xử lý nước, dược phẩm, hóa chất, nhựa và cao su, v.v.

• Hiệu quả về chi phí, tiết kiệm không gian: So với hệ thống băng tải truyền thống, băng tải trục vít linh hoạt tương đối rẻ. Đầu tư ban đầu thấp và điều này làm cho chúng trở thành một lựa chọn thiết bị tuyệt vời cho các ứng dụng. Băng tải trục vít linh hoạt thường có kích thước nhỏ gọn và có thể được lắp đặt trong không gian hạn chế. Điều này giúp tối ưu hóa sử dụng không gian và tạo ra một quy trình sản xuất hiệu quả về mặt không gian.

>> Bạn có thể tham khảo thêm lợi ích các dòng băng tải khác: Lợi ích băng tải con lăn tổng hợp chi tiết

Hạn chế của băng tải trục vít?

• Băng tải trục vít linh hoạt không được thiết kế để vận chuyển bùn, độ ẩm cao, các hạt rắn lớn vì những vật liệu này có thể làm giảm hiệu quả của chúng.

• Sự vỡ hạt của các vật liệu vụn hoặc dễ vỡ có thể là kết quả của việc mài quá nhiều giữa ống và trục vít quay.

• Băng tải trục vít không được chạy khô trong thời gian dài vì điều này có thể dẫn đến khoan mòn sớm.

• Các băng tải này không thể di chuyển vật liệu có chiều dài lớn.

Một băng tải trục vít được sử dụng để vận chuyển cái gọi là vật liệu rời. Băng tải trục vít đặc biệt có nhu cầu trong ngành công nghiệp nhựa, công nghiệp thực phẩm và trong ngành vật liệu xây dựng. Điều này là do chúng đặc biệt thích hợp cho việc vận chuyển các loại hàng hóa khó vận chuyển, chẳng hạn như thực phẩm hoặc hàng rời. Với thông tin này, bạn sẽ có một ý tưởng rõ ràng về cả đặc tính vật liệu và ứng dụng để lựa chọn băng tải, con lăn mới hoặc đã sử dụng thích hợp cho ứng dụng của bạn. Chúng đã trở thành một lựa chọn thiết bị hấp dẫn do cấu tạo đơn giản, vận hành dễ dàng, bảo trì thấp và nhiều hơn nữa.
